WORLD WING LIGHT/HID取付方法、及び点灯確認方法

HID超簡単取り付け

WORLD WING LIGHT HIDの取り付け方法をおおまかに説明いたします。
車種によって難易度が異なりますが、基本的に簡単に取り付けできます。

商品がお手元に届いてからは、点灯確認を行った上で実車両へ取り付けを行った方が安全です。
WORLD WING LIGHTでは、出荷前に全品点灯確認を行っておりますが、梱包・配送中のトラブルなどにより不具合が起きてしまうこともありますので、まずは点灯確認を行っていただくことをお勧めいたします。

HIDキット取付例

▸ヘッドライト(H7)
▸ヘッドライト(H4 Hi/Low)
▸フォグ(HB4)

HID取り付け方法（例）シングルバルブ

ヘッドライト(H7)での取り付け例

HID超簡単取り付け（シングルバルブ編）

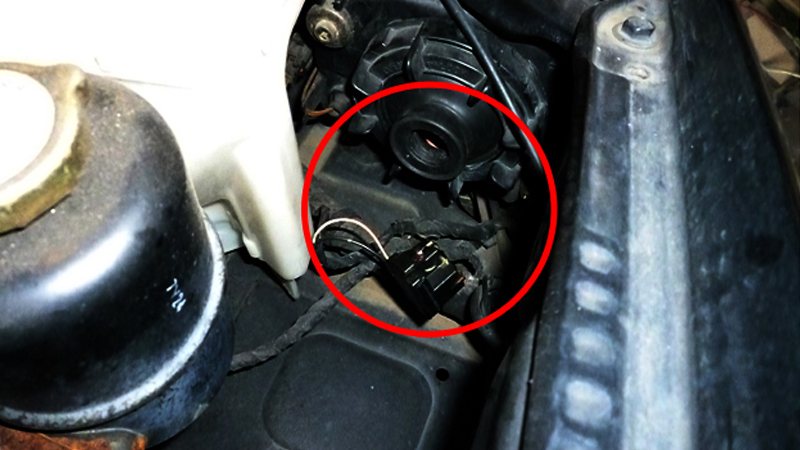

①車の純正球の電源をはずします。

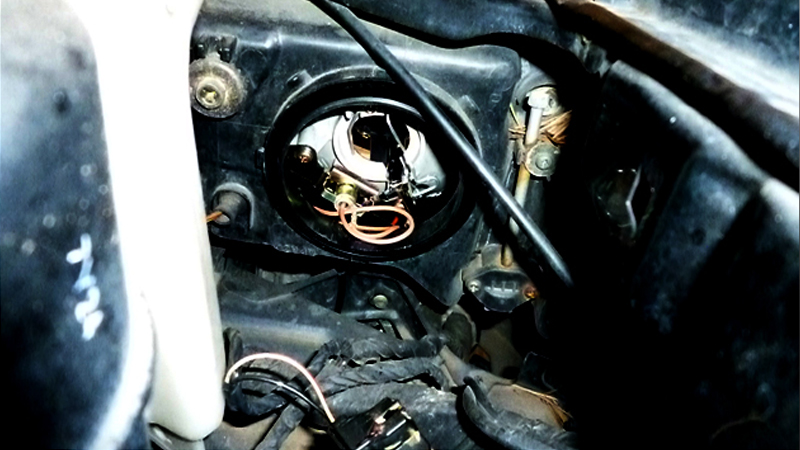

②カバーなどを取り外し、ピンなどで固定されている純正球をピンを外し取りはずします。

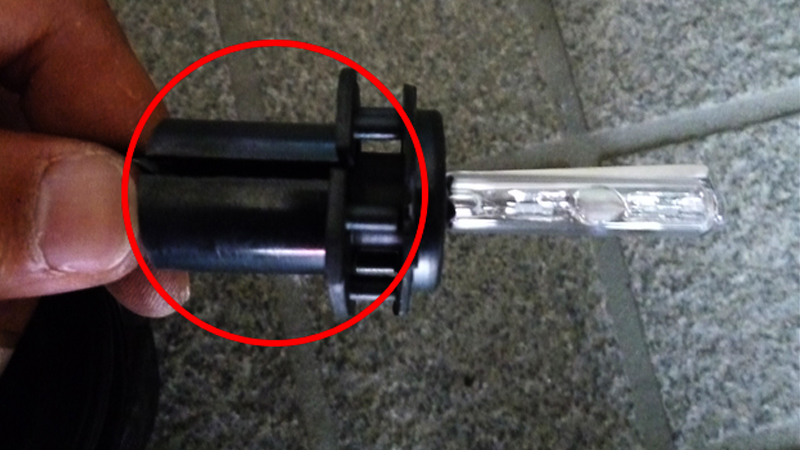

③今回はH7専用のアダプターを取り付けますので写真の通りバルブの台座の部分にH7アダプターを取り付けます。
【すべてのお車に必要な工程ではございません。事前にご確認ください】

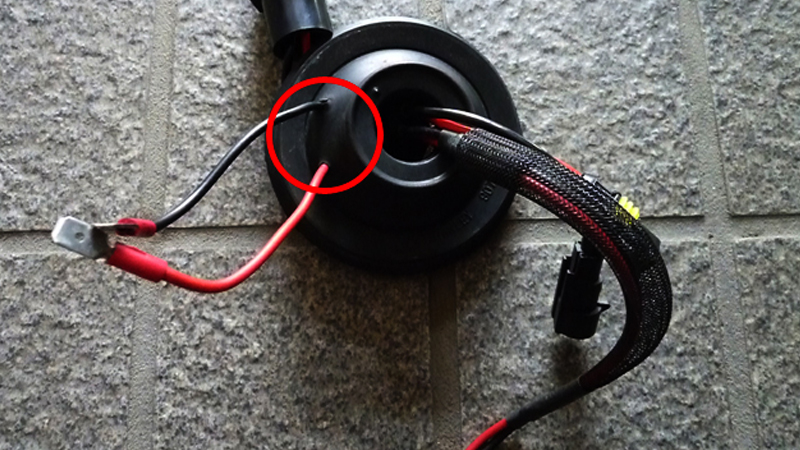

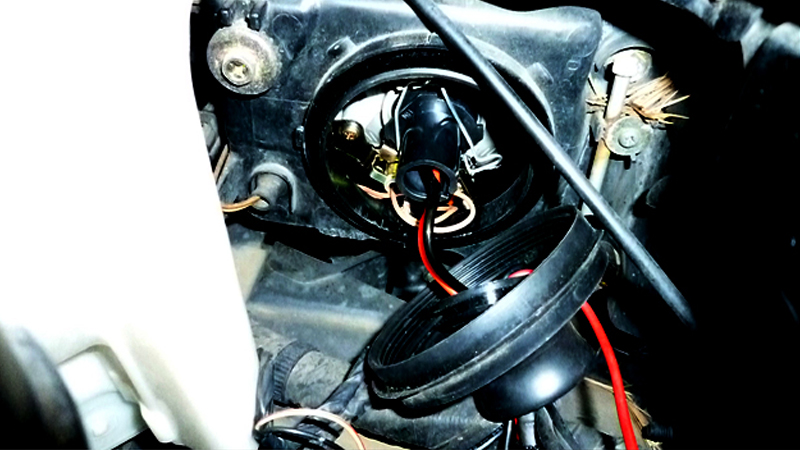

④取り外したお車のプラスチックキャップ又はゴムキャップに配線が通るくらいの穴をあけ配線を通します。

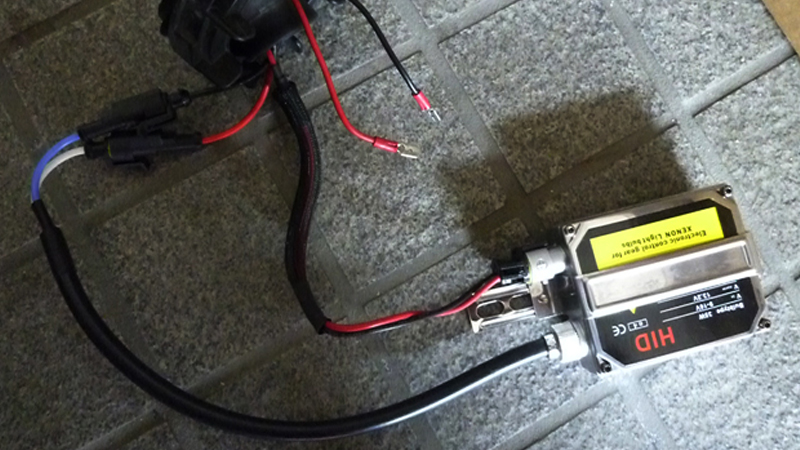

⑤バラストとバルブの配線をつなげます。WORLD WING LIGHTの商品は簡単に取付が可能なカプラーオン設計ですので、対応するカプラー同士をつなげるだけで大丈夫です。
⑥バルブをお車に取り付けしっかり固定します。

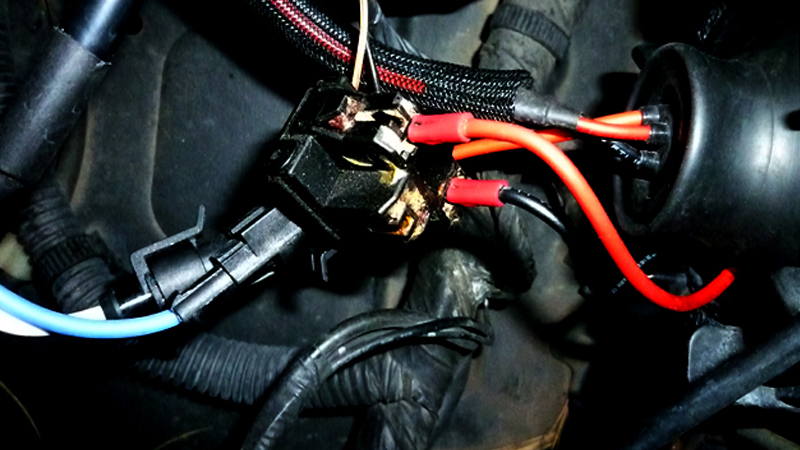

⑦固定しましたら、キャップをはめて、バルブの端子と車の電源をつなぎます。1度点灯の確認をしてからマスキングテープなどできちんと電源と端子の部分に取り付けてください。【電源が＋、－逆に取りつけますと点灯しません。そのため必ずマスキングテープを取りつける前に点灯確認を行ってください。】

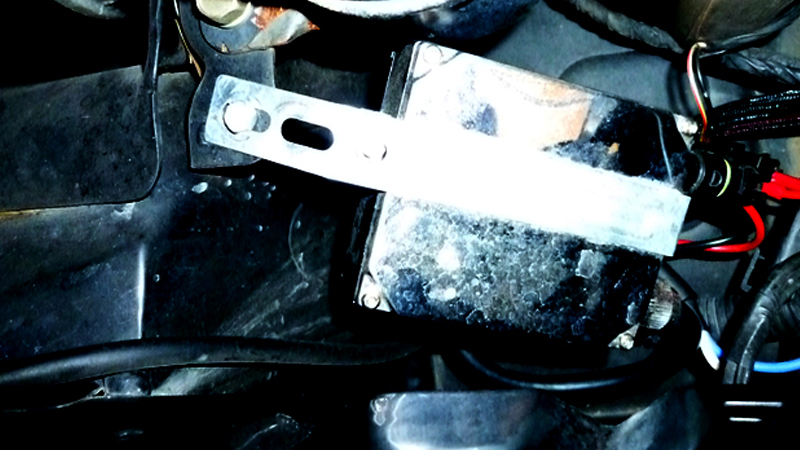

⑧バラストをスペースを見つけて固定してください。【しっかり固定】
反対側も同じ手順で行ってください。

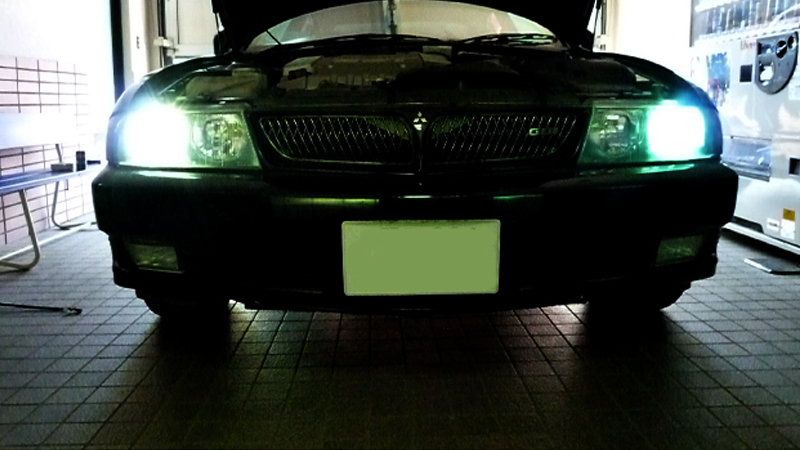

⑨取りつけ完了しましたら点灯確認を再度して取りつけ完了です。

HID取り付け方法（例）H4 Hi/Lowキット編

ヘッドライト(H4 Hi/Low)での取り付け例

こちらではＨ４ Hi/Lowスライドキットの取り付け方法を説明いたします。
車種によって難易度が多少異なりますが、基本的に簡単に取り付けできます。

HID超簡単取り付け（H4 Hi/Lowキット編）

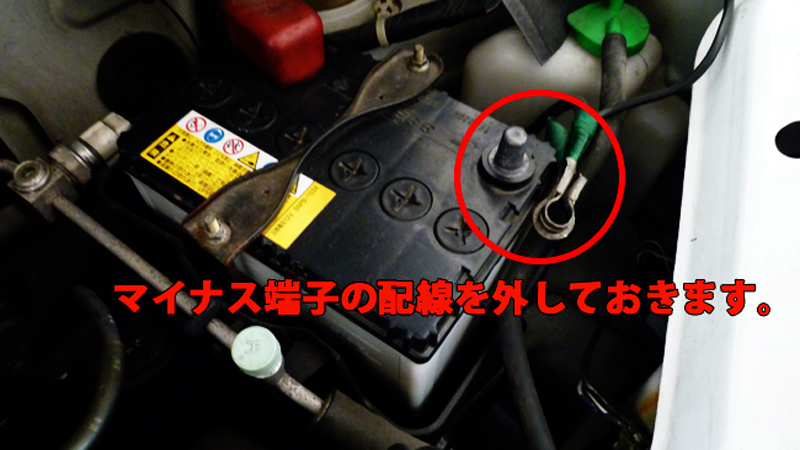

①バッテリーのマイナス端子を外す
ボンネットを開き、バッテリーのマイナス端子を外して下さい。
オーディオなどの設定がリセットされてしまったりしますが、ここではショートを防ぐために迷わず乗り越えてください。

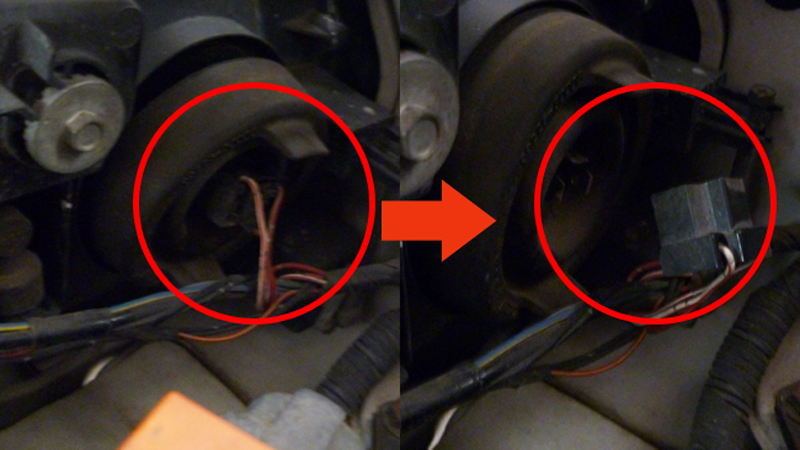

②ヘッドライトの電源を外すヘッドライトの電源を外します。
3極の電源になっておりますので引き抜いて下さい。

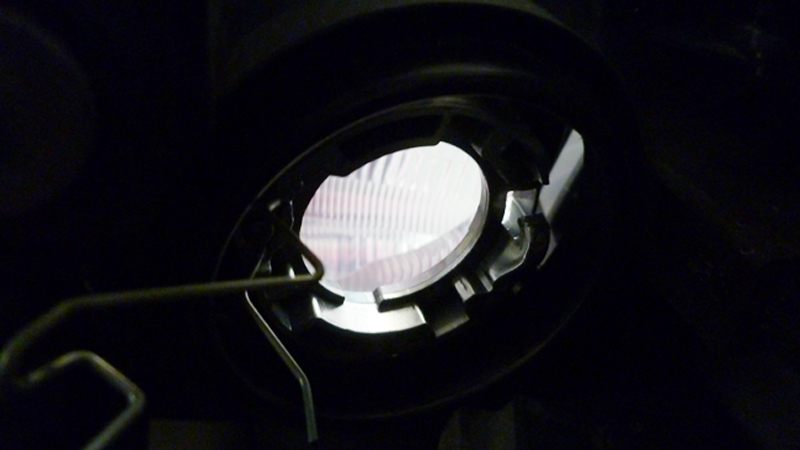

③取り付ける箇所のバルブを外す
今回の車両の場合はヘッドライトを交換しますので、H4のハロゲンバルブを外します。
※車種によって、バンパーなどの部品を外す必要がある場合があります。

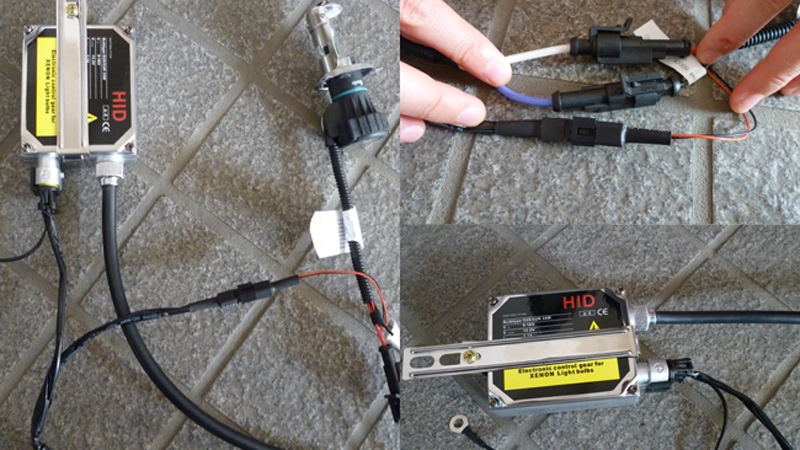

④HIDキットを組み上げる。

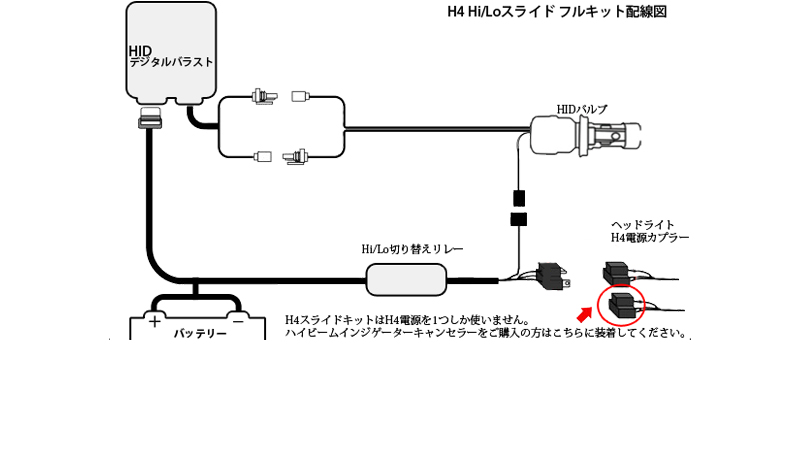

取扱説明書や配線図を見ながらHIDキットのカプラー配線を接続してください。
WORLD WING LIGHTの商品は簡単に取付可能なカプラーオン設計になっておりますので、対になっているカプラーを差し込むだけです。
④HIDキットを組み上げる。
取扱説明書や配線図を見ながらHIDキットのカプラー配線を接続してください。
WORLD WING LIGHTの商品は簡単に取付可能なカプラーオン設計になっておりますので、対になっているカプラーを差し込むだけです。
④HIDキットを組み上げる。
取扱説明書や配線図を見ながらHIDキットのカプラー配線を接続してください。
WORLD WING LIGHTの商品は簡単に取付可能なカプラーオン設計になっておりますので、対になっているカプラーを差し込むだけです。

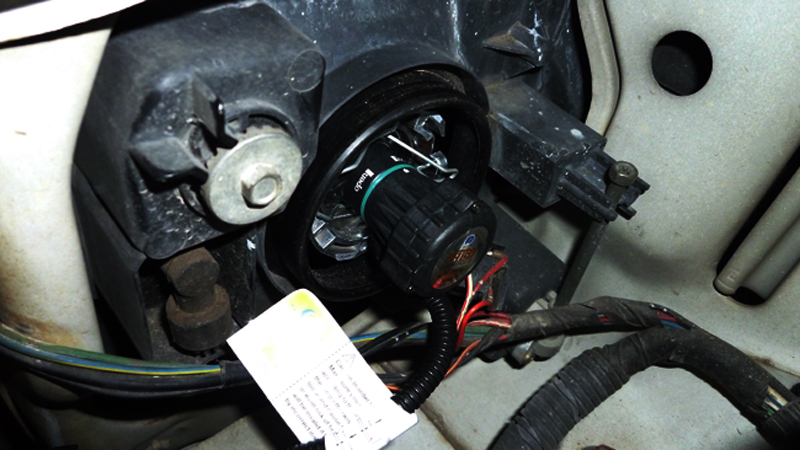

⑤HIDバルブを挿入。
H4スライドバルブを挿入し、金具でしっかりと固定して下さい。※絶対に、バルブのガラス部分には触らないこと！
※バルブのガラス部分にホコリや脂分が付着すると、高温になりバルブ本体や周辺部品の発火や変形が起こる恐れがあります。
反対側も同じ要領で装着して下さい。

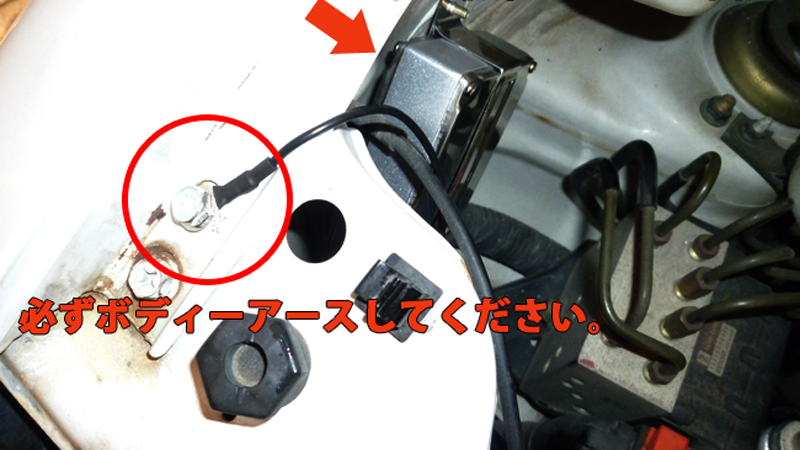

⑥配線その１
リレーのマイナスの配線をボディーアースでとって下さい。
※ボディーアースをしっかりしないと不点灯やスライドしない等の原因となります。
バラストは空いている場所にしっかり固定してください。

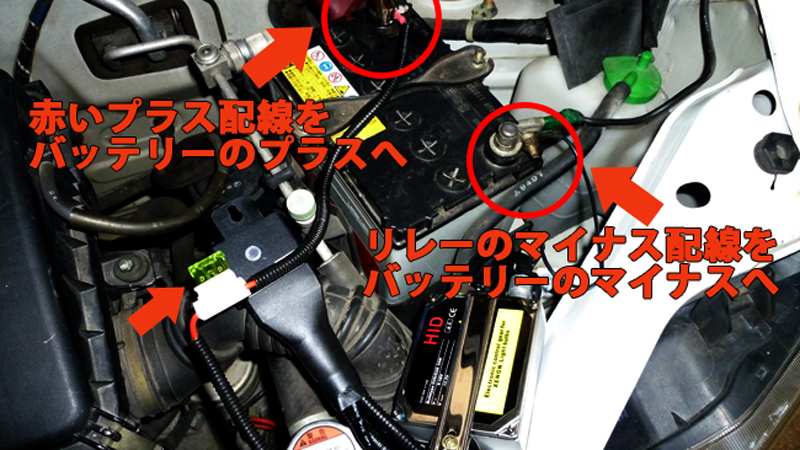

⑦配線その２
リレー配線のマイナスをバッテリーのマイナスに装着して下さい。(ボディーアースでも可)
リレー配線のプラスを取る配線をバッテリーのプラスに装着。

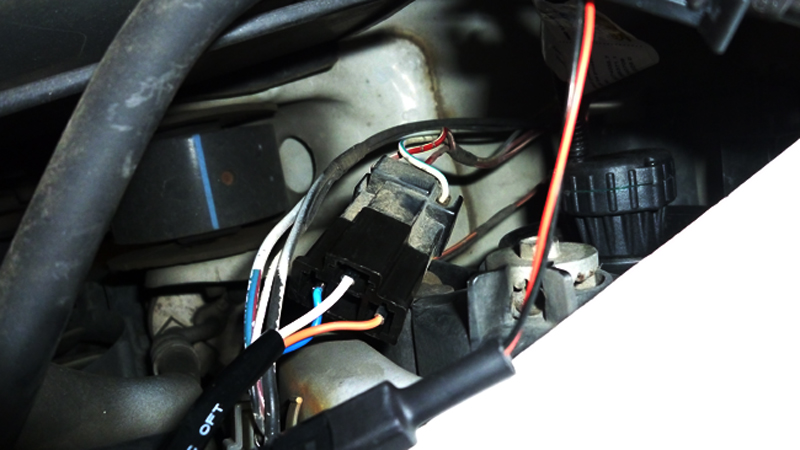

⑧配線その３ H4のみ
車側の電源とリレー配線の３極カプラー配線を接続してください。
※反対側の電源は使わないのでマスキングテープ等で防水処理を行ってください。

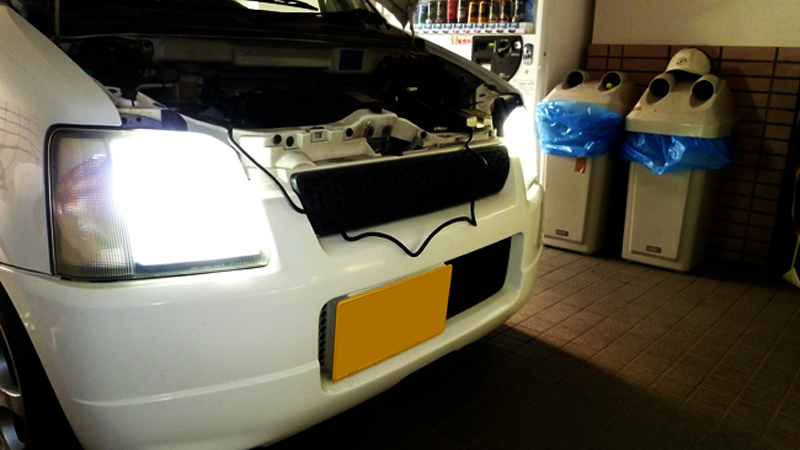

⑨点灯確認
点灯確認を行ってください。Hi/Lo切替も確認してください。
配線などをしっかり固定しこれで装着完了です。
※ハイビームインジゲーターキャンセラーをご購入のお客様へ

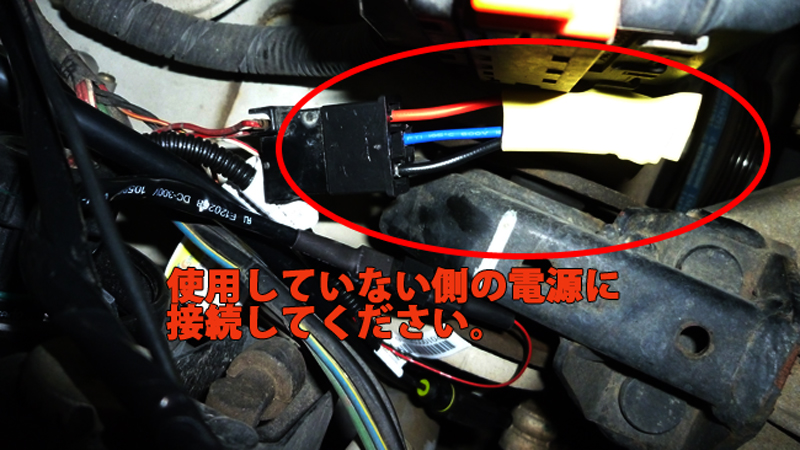

このキャンセラーはH4Hi/Lo装着車で起こるハイビームインジゲーターの不点灯を防ぐためのオプション商品になります。装着箇所は上記取付方法⑧で利用しなかった側の本体電源にキャンセラーを接続するだけです。

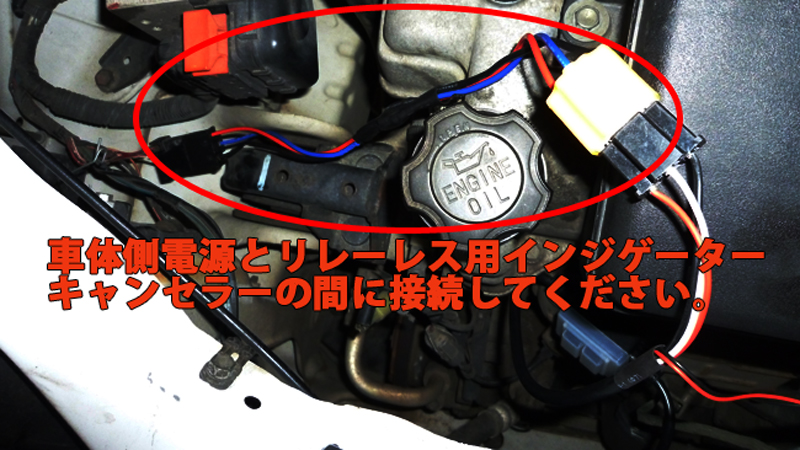

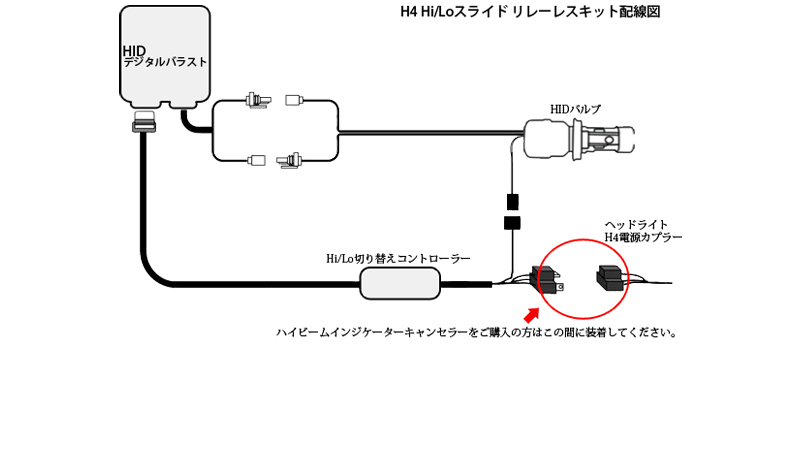

リレーレスキット用のインジゲーターキャンセラーをご購入の方は⑧のカプラーの間にキャンセラーを入れて下さい。

HID取り付け方法（例）フォグライト編

フォグライト(ヴェルファイア/HB4)での取り付け例

こちらではヴェルファイアの場合のHIDフォグランプ取り付け方法を説明いたします。
車種によって難易度が多少異なりますが、基本的に簡単に取り付けできます。

HID超簡単取り付け（H4 Hi/Lowキット編）
今回はヴェルファイアのフォグHID化です。

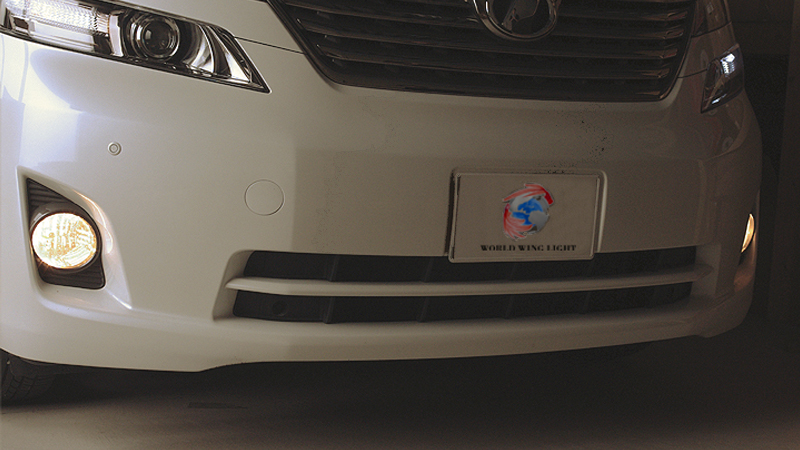

①通常のハロゲン球の点灯画像です。
ハロゲンだと、雨や霧の時はあまり視認性が良くないですね。
なので、HID化をオススメします！

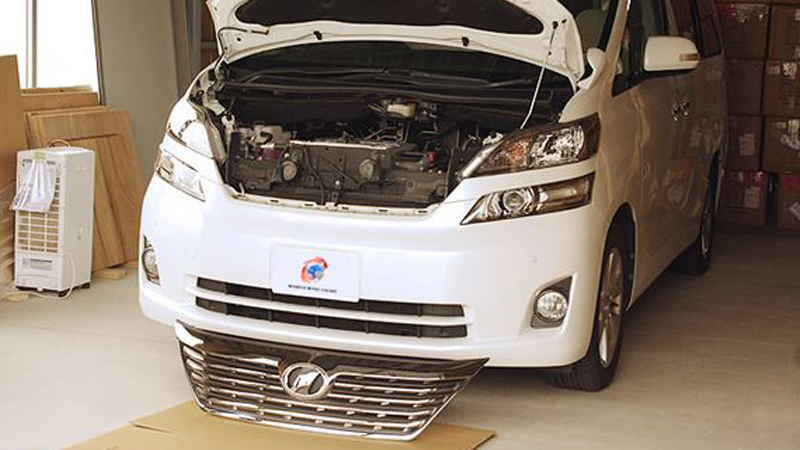

②グリルを外す
まずは、グリルを外します。

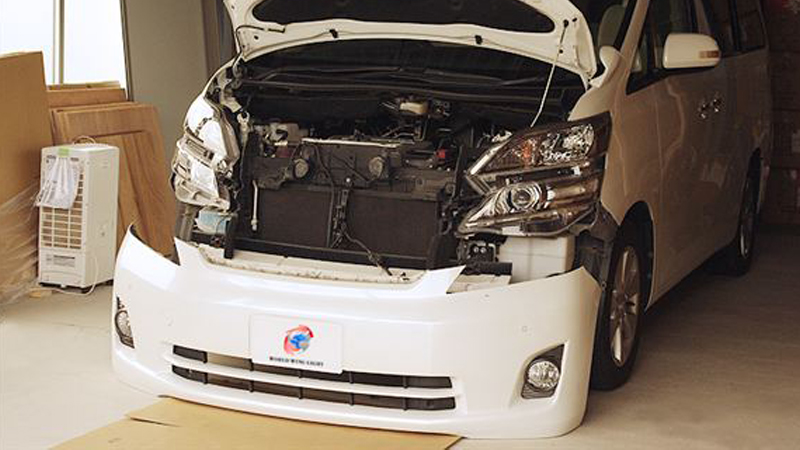

③バンパーを外す
その後に、バンパーを外して、作業をします。

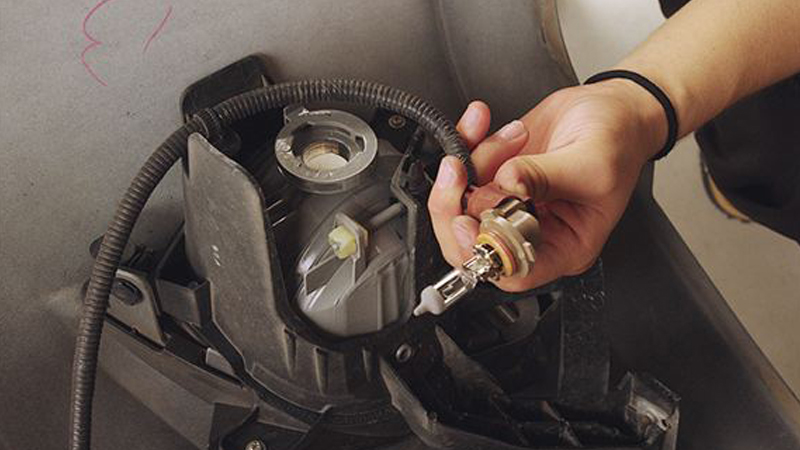

④純正ハロゲン球の取り外し
バンパーを外したら、純正のハロゲン球を外します。

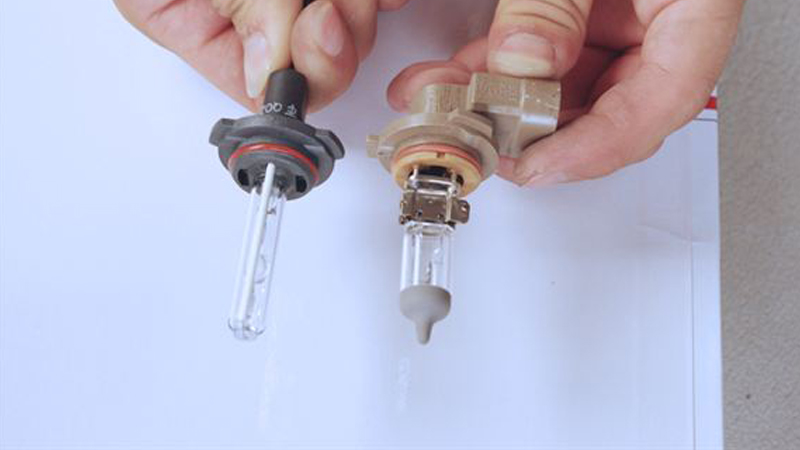

⑤HID球と、ハロゲン球の比較です。
左がHID、右がハロゲン球になります。

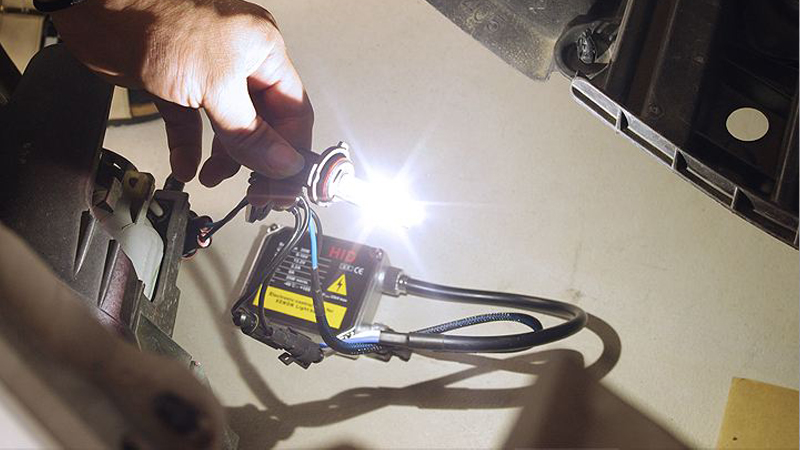

⑥点灯確認
点灯確認と、カラ焼きを兼ねて、一度点灯させます。
カラ焼きは、約10分くらいしました。

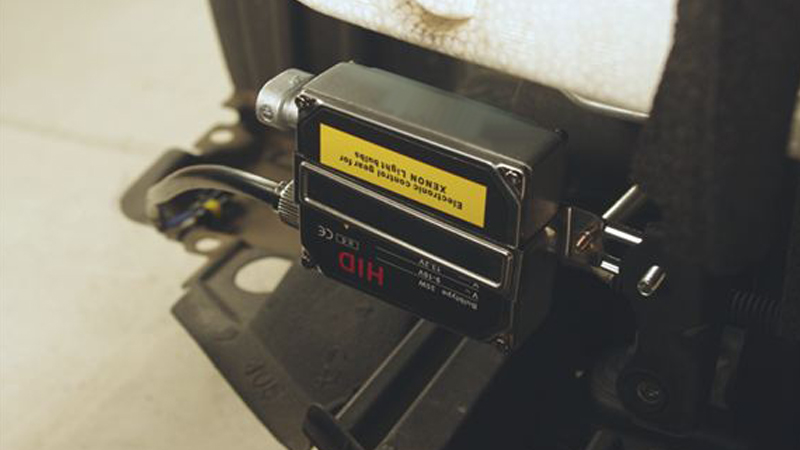

⑦バラストの取付

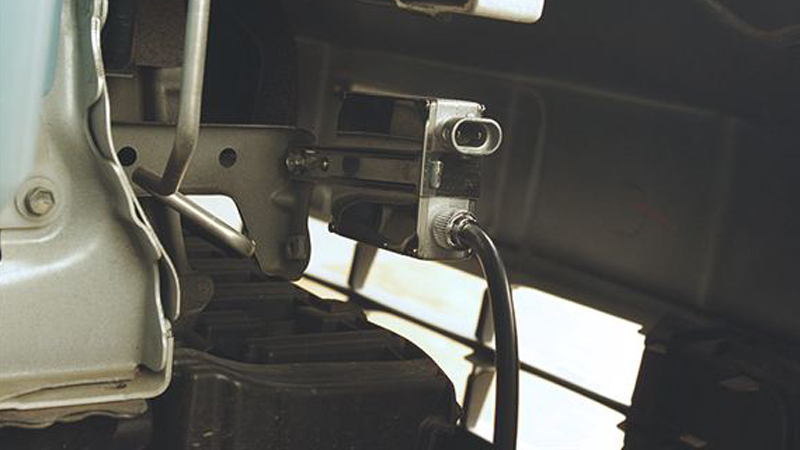

バラストの取付位置ですが、放熱性と、なるべく水のかからない場所を選びます。
※弊社の商品は防水処理はされていますが、念の為に水のかからないところに取り付けます。
⑦バラストの取付
バラストの取付位置ですが、放熱性と、なるべく水のかからない場所を選びます。
※弊社の商品は防水処理はされていますが、念の為に水のかからないところに取り付けます。
⑧配線

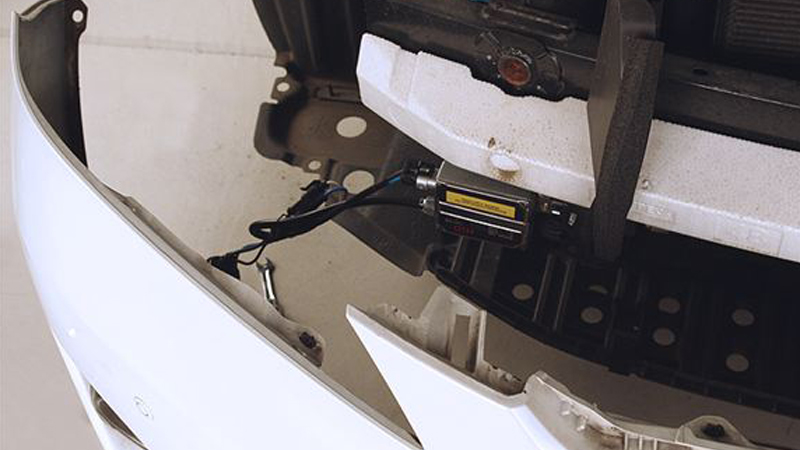

カプラーオンで取り付けなので、簡単です。無駄な配線を、束ねます。
⑨点灯確認
片側のみにHIDを取り付けた、ハロゲンとの比較画像です。

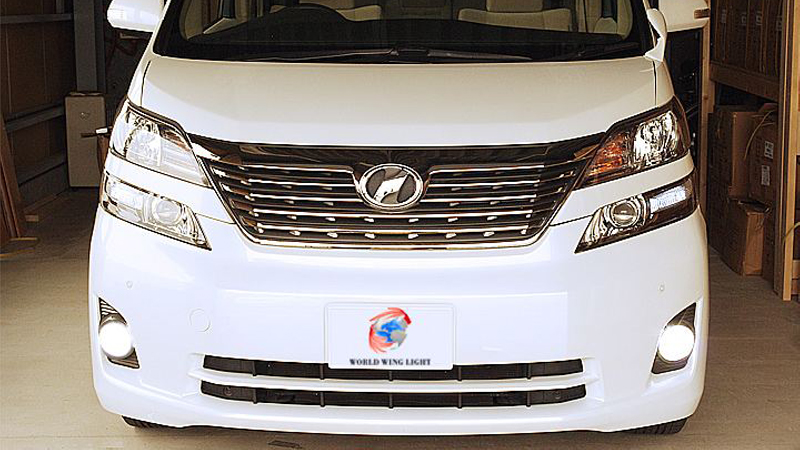

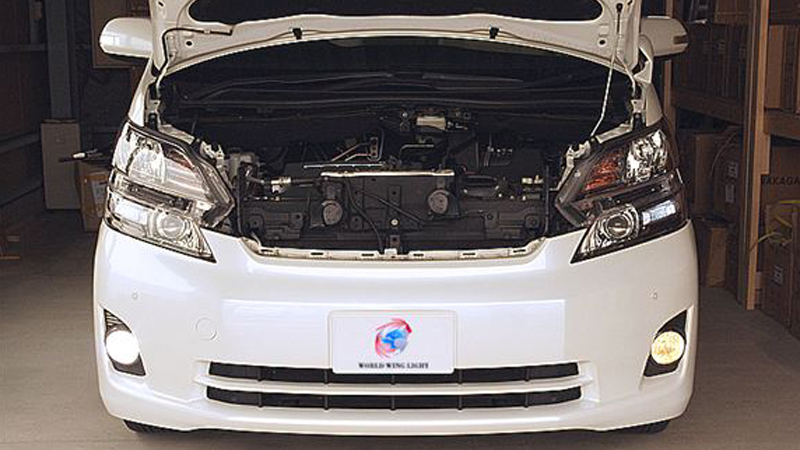

完成
反対側も同じように取り付け、外した順に戻せば完成です。
6000Kなので、綺麗な白になりました。
夜の運転が楽しみですね♪
