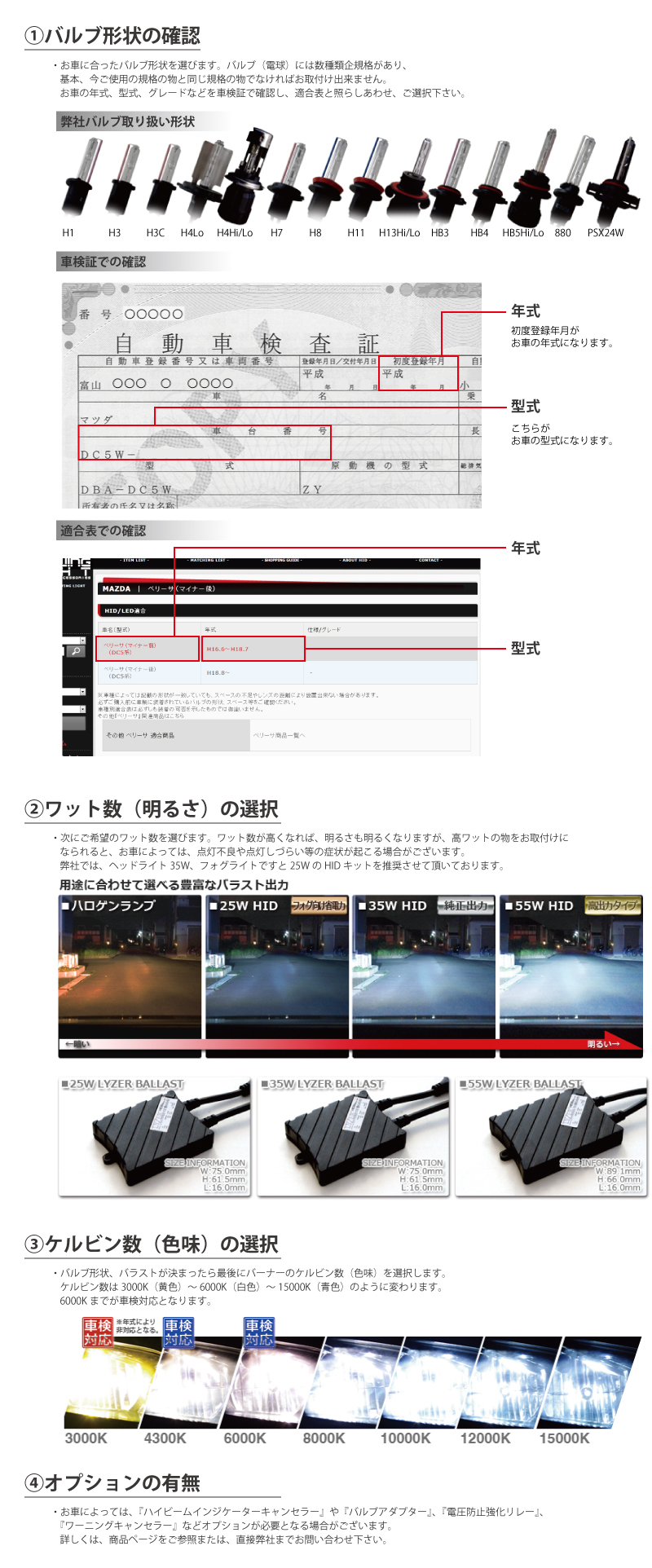

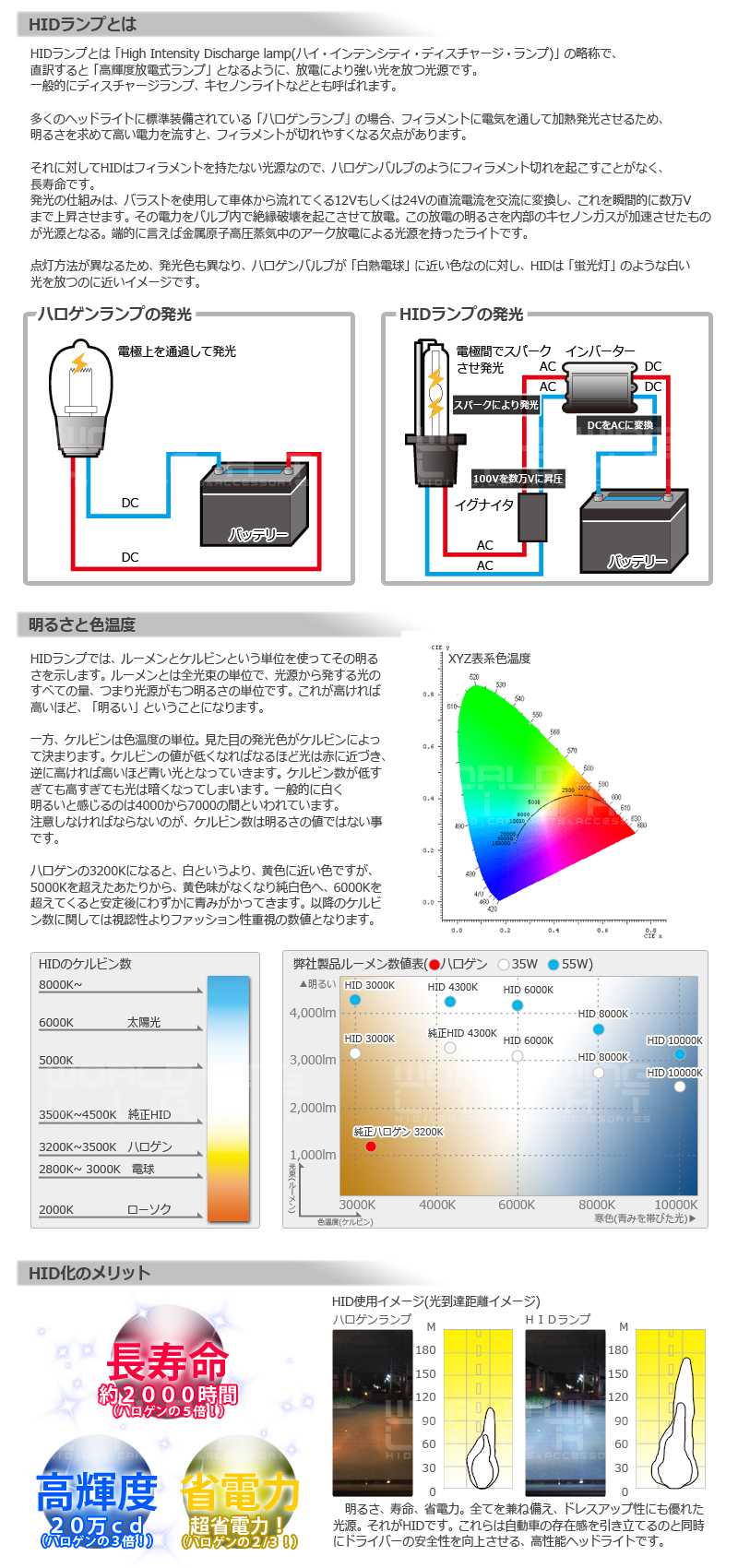

HID超簡単取り付け（シングルバルブ編）

①車の純正球の電源をはずします。

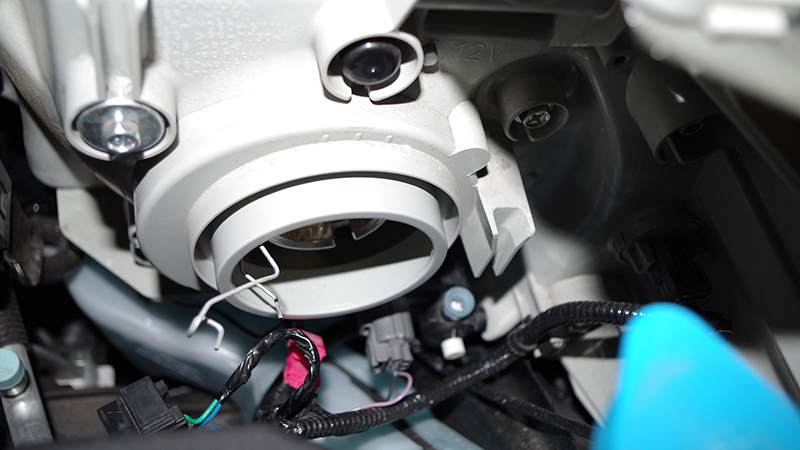

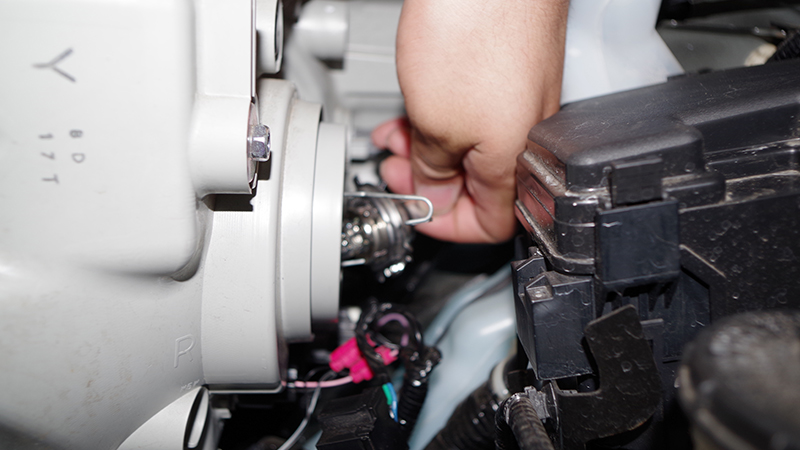

②カバーなどを取り外し、ピンなどで固定されている純正球をピンを外し取りはずします。

③今回はH7専用のアダプターを取り付けますので写真の通りバルブの台座の部分にH7アダプターを取り付けます。
【すべてのお車に必要な工程ではございません。事前にご確認ください】

④取り外したお車のプラスチックキャップ又はゴムキャップに配線が通るくらいの穴をあけ配線を通します。

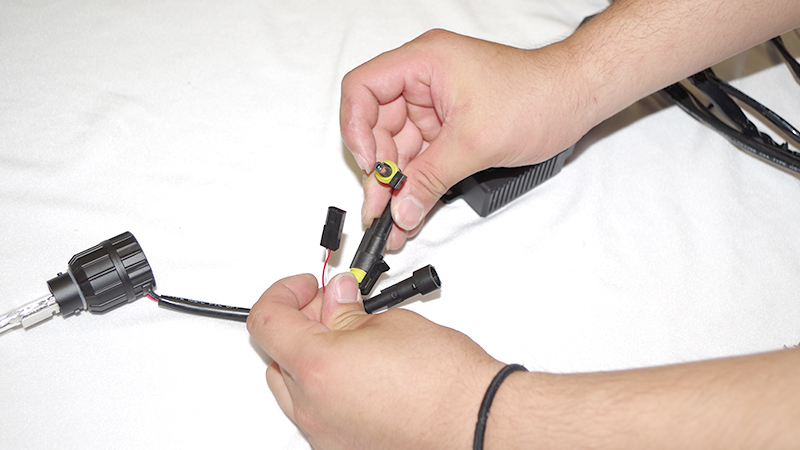

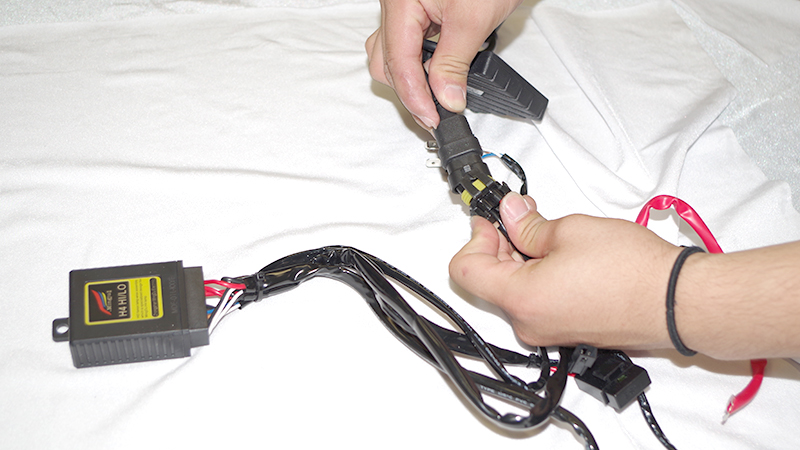

⑤バラストとバルブの配線をつなげます。WORLD WING LIGHTの商品は簡単に取付が可能なカプラーオン設計ですので、対応するカプラー同士をつなげるだけで大丈夫です。

⑥バルブをお車に取り付けしっかり固定します。

⑦固定しましたら、キャップをはめて、バルブの端子と車の電源をつなぎます。1度点灯の確認をしてからマスキングテープなどできちんと電源と端子の部分に取り付けてください。【電源が＋、－逆に取りつけますと点灯しません。そのため必ずマスキングテープを取りつける前に点灯確認を行ってください。】

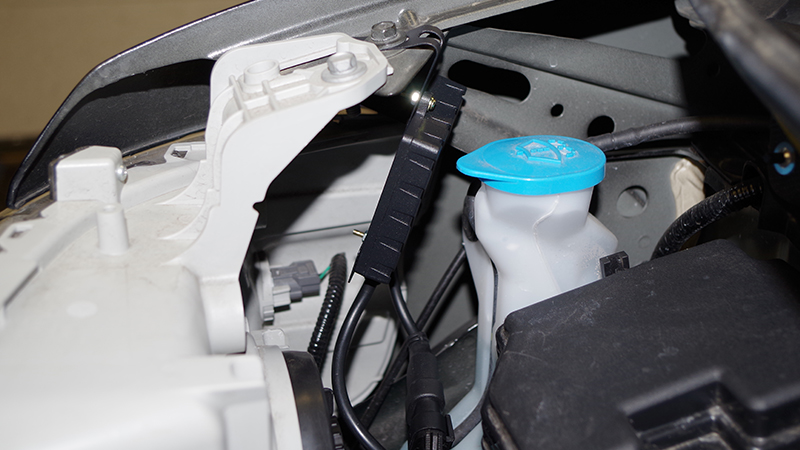

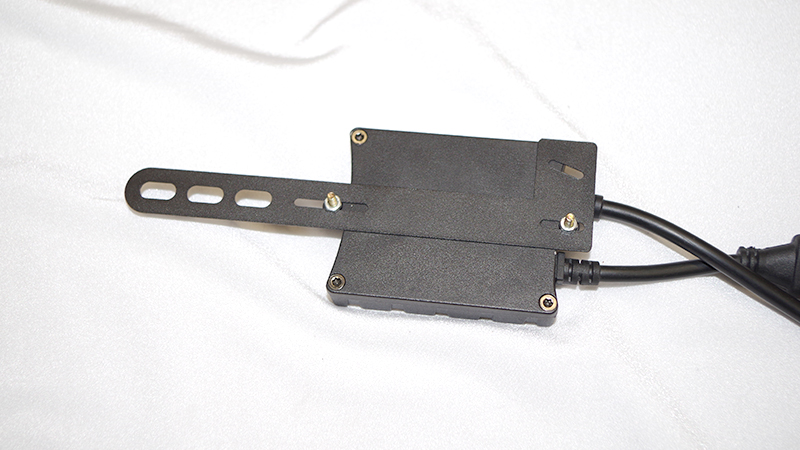

⑧バラストをスペースを見つけて固定してください。【しっかり固定】
反対側も同じ手順で行ってください。

⑨取りつけ完了しましたら点灯確認を再度して取りつけ完了です。

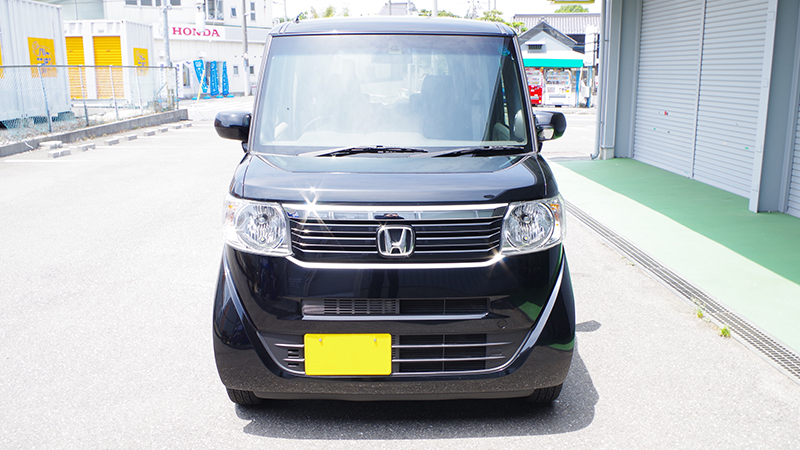

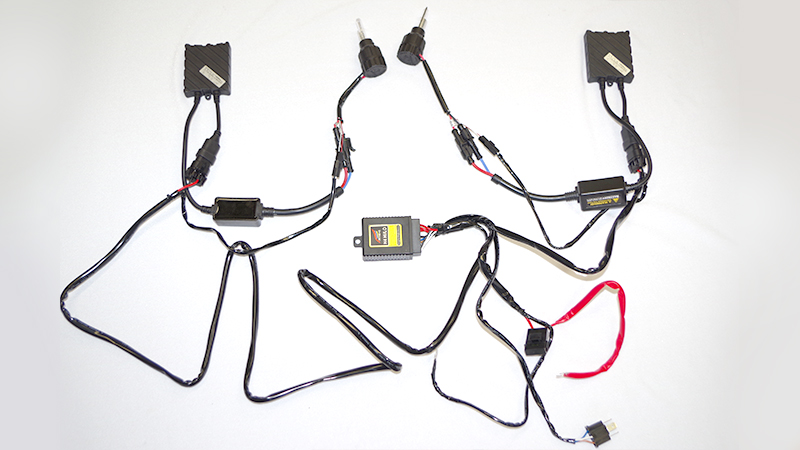

今回、HIDキットを取り付ける事になりました、人気車種：ホンダN BOXを使用しH4H/Lのスライドキットの取付事例をご紹介させて頂きます。

手順1

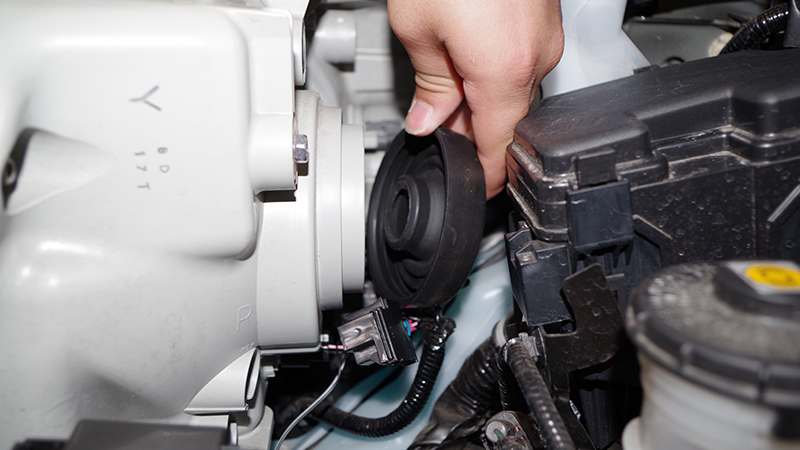

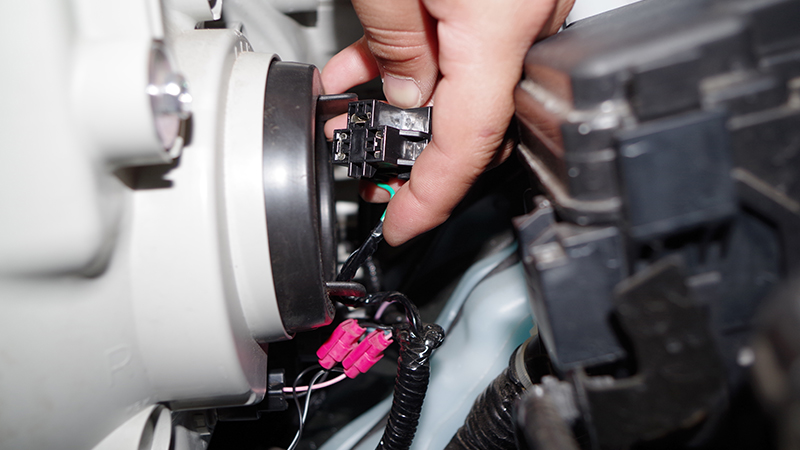

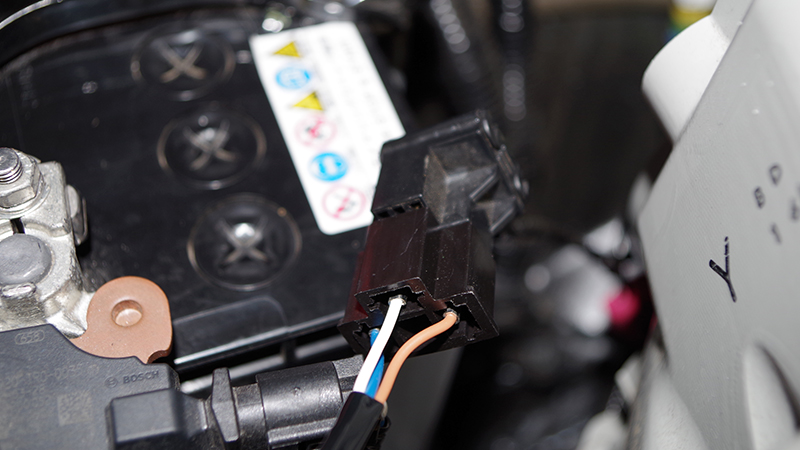

まずは、ボンネットを開け車体側の3極のコネクターを取り外します。

手順14

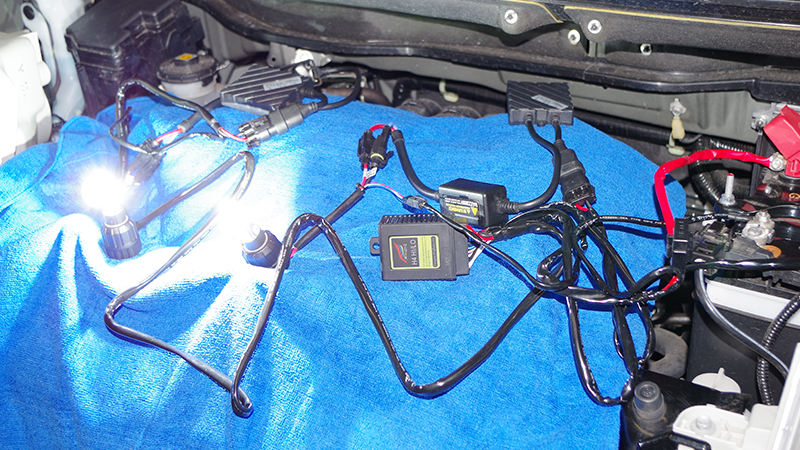

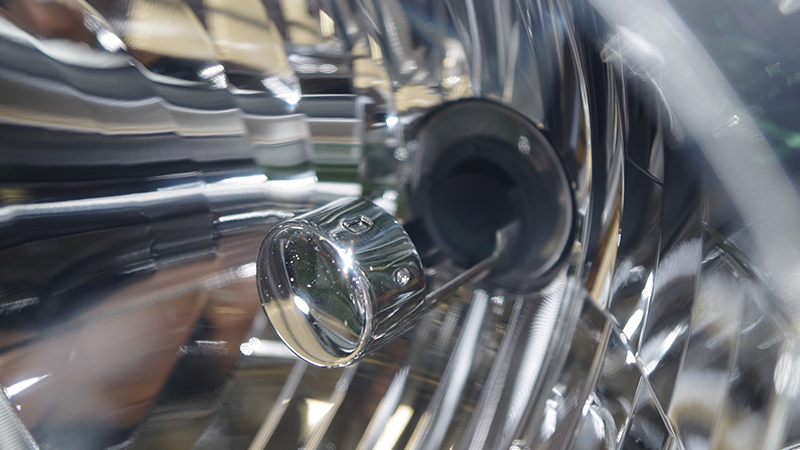

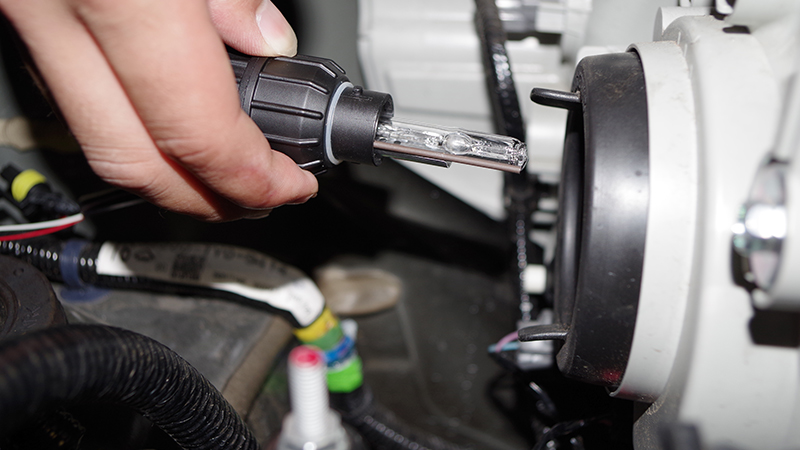

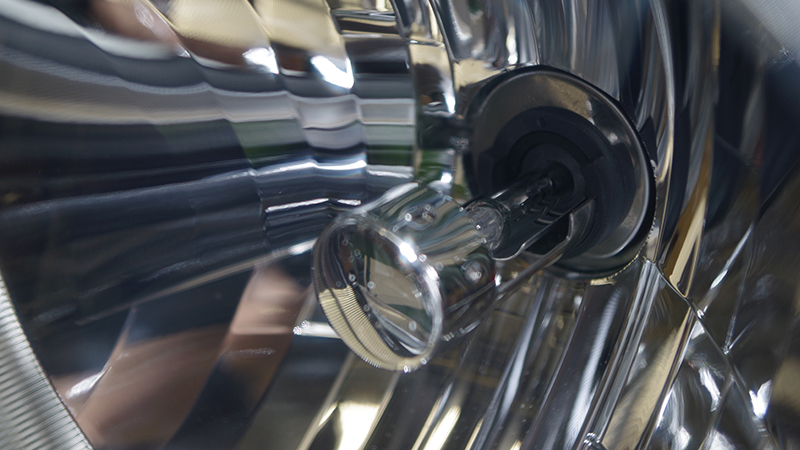

バーナーを装着した画像です。

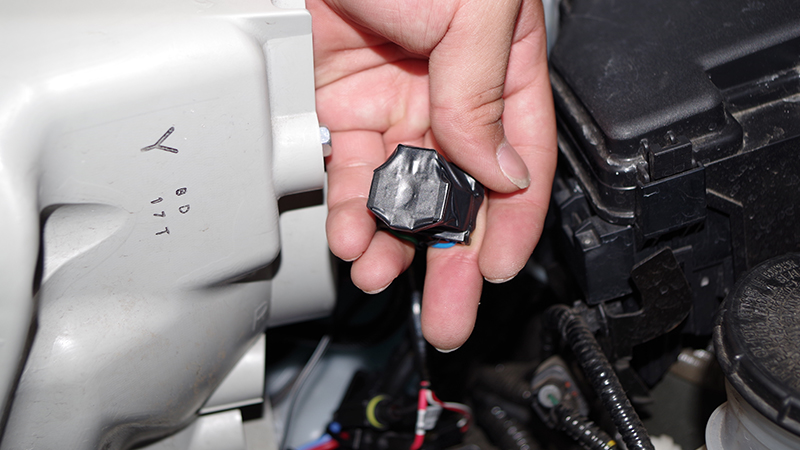

手順23
以上でHIDの取り付けは終了です。

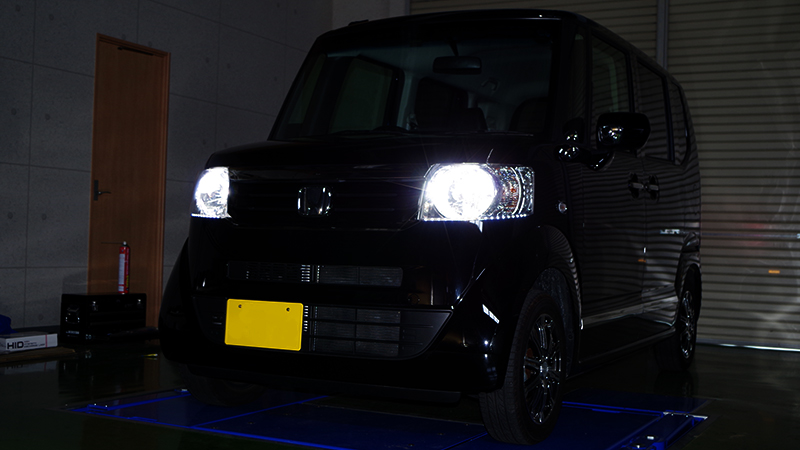

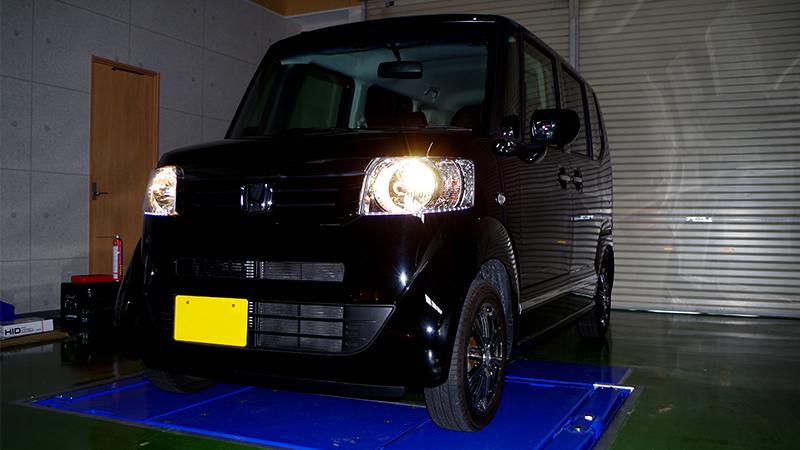

ボンネットを閉め、ライトスイッチを付けて点灯チェックをしてください。

6000Kですとキレイな純白です。
今回はN BOXにて取り付けをおこないました。
他車種も手順は同様になりますので参考にしてみてください。

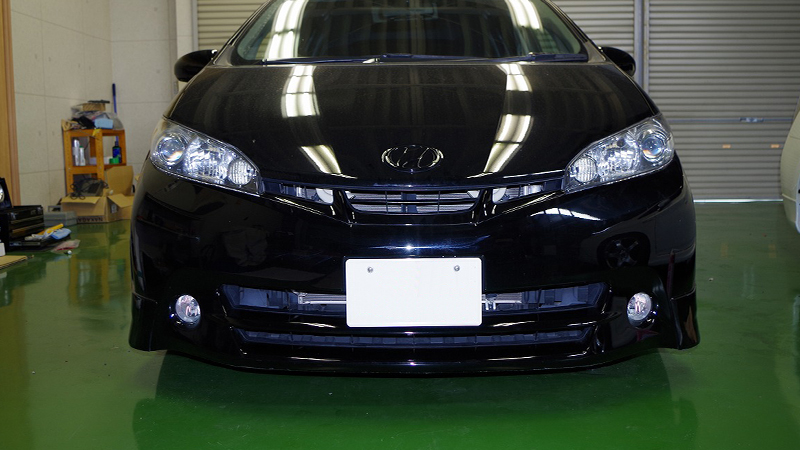

今回使用する車種は、TOYOTA WISHのフォグをハロゲンからHID仕様に変更する取付手順をご紹介致します。

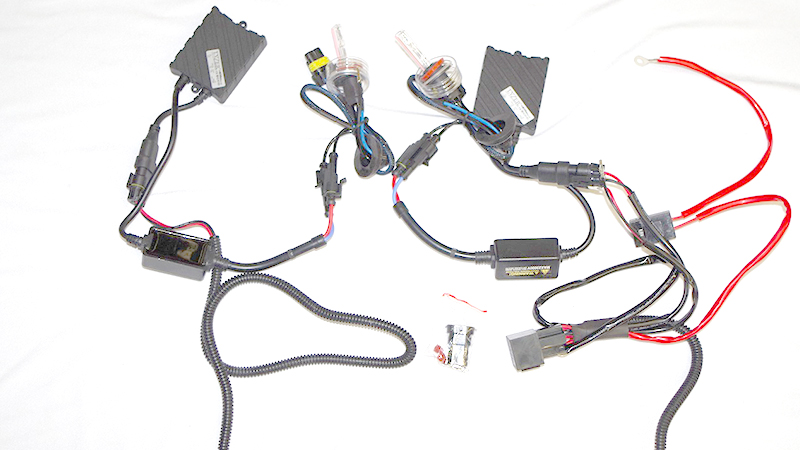

今回使用するキットは、LYZER 25W H11 10000K。まずは、部品があるかどうか差し込みに不備は無いか辛い組を行います。

WISHの場合、フォグランプの取付の際、取付位置が狭い為、バンパーを一度外します。

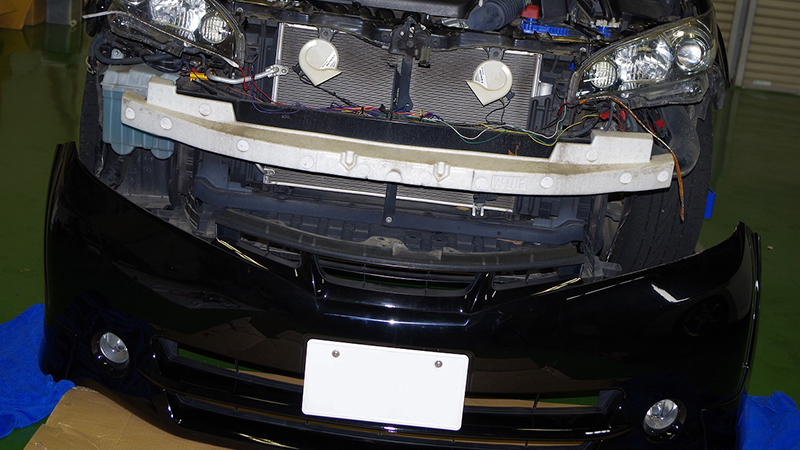

外した状態で、バンパーを置き、HIDを取り付けていきます。

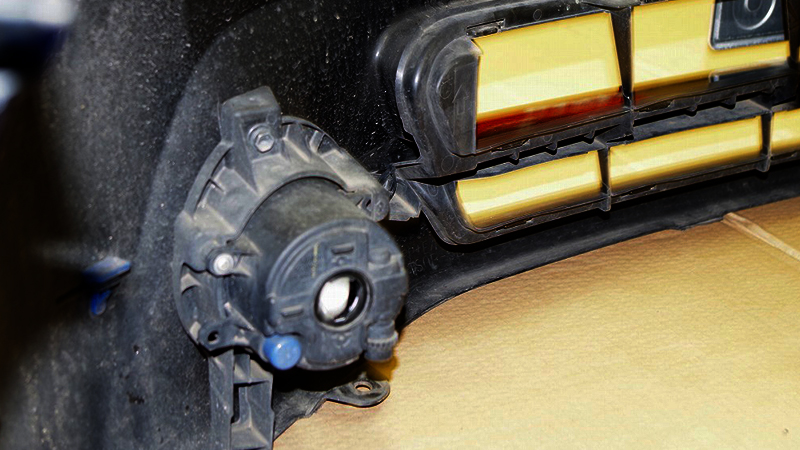

まず、フロントバンパーに付いている、純正のバルブを取り外します。

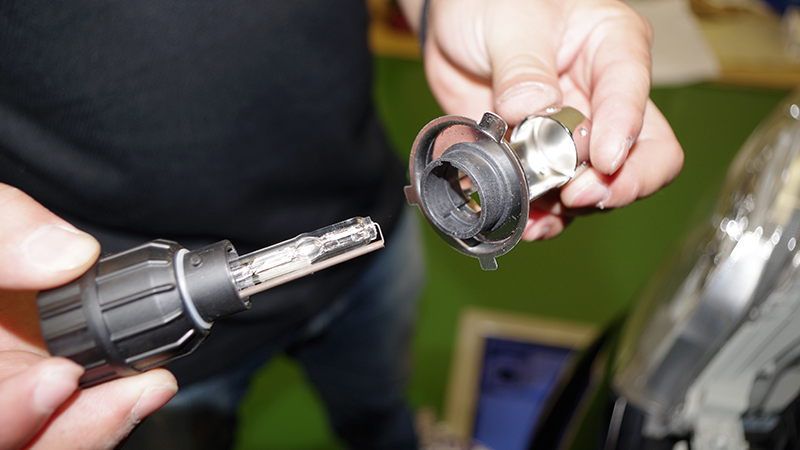

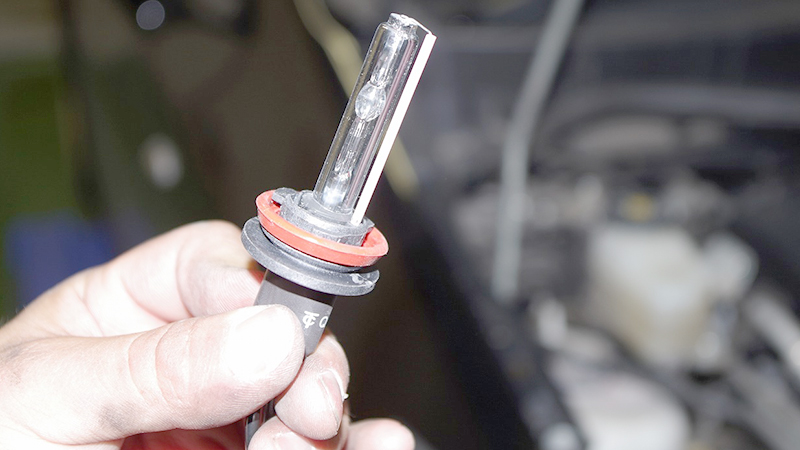

今回取付する、HIDバーナーを用意し、ユニット内に確実に差し込みます。この時、ゴムキャップを絵の用に一度めくっておいてください。

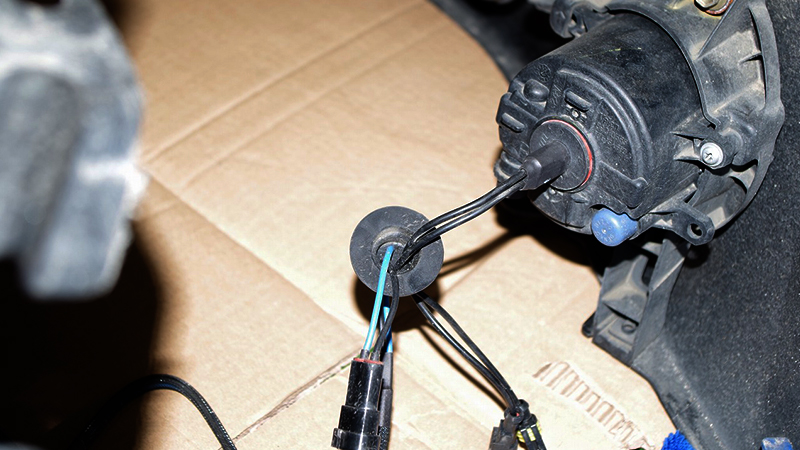

フォグランプユニットにこのように取付をします。

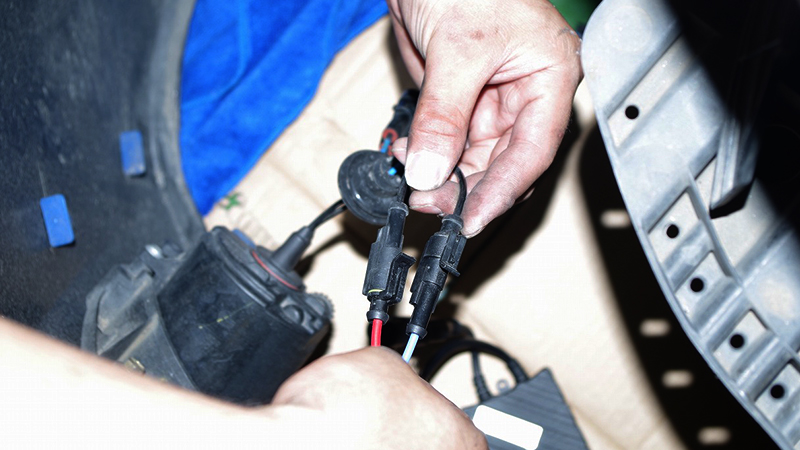

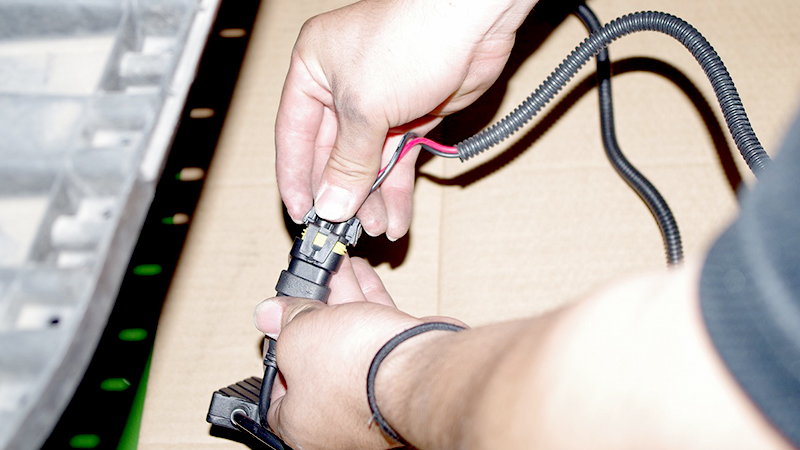

次にバラストから伸びている、バーナーの配線を取り付けて行きます。

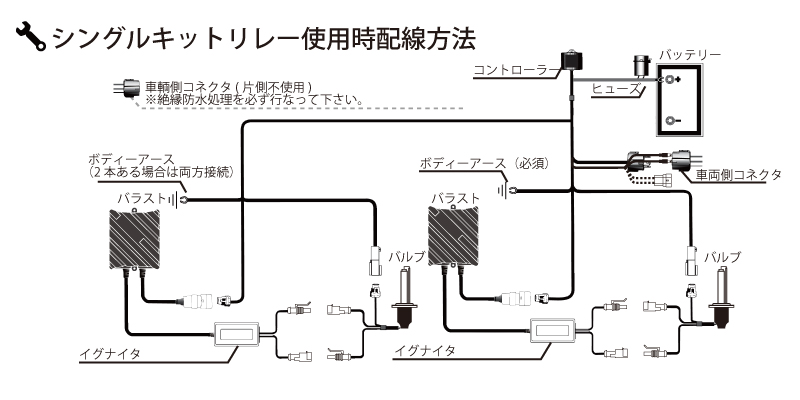

25W フォグ向けキットには、強化リレー（電圧低下防止）が付属で付いております。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　強化リレーとバラスト間を接続していきます。

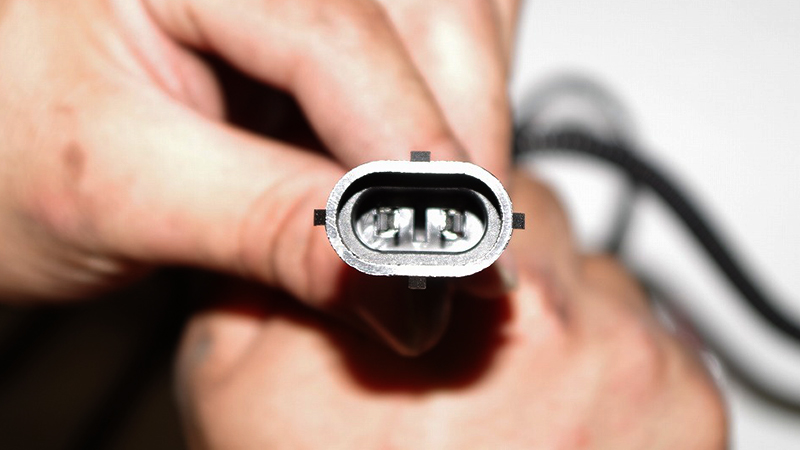

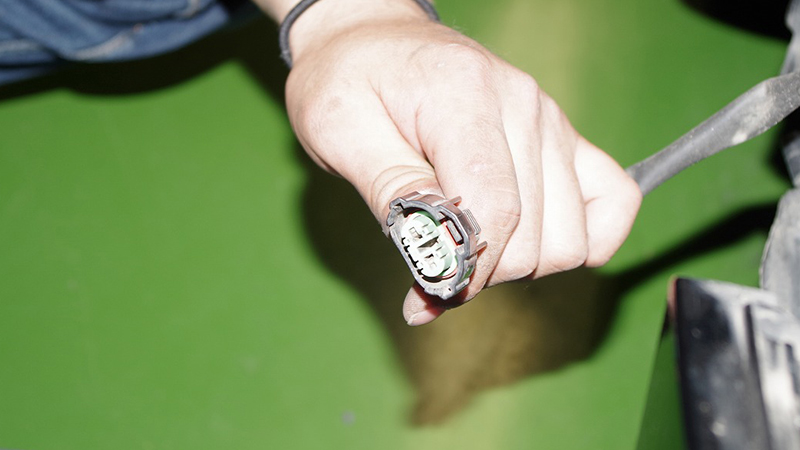

H11のキットには、付属で防水キャップが付いておりますのでこちらをご使用頂き、平端子ではなくカプラーONにします。

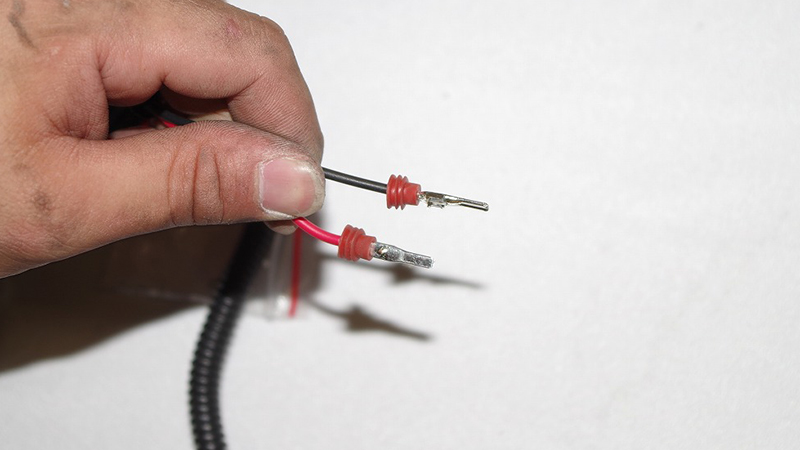

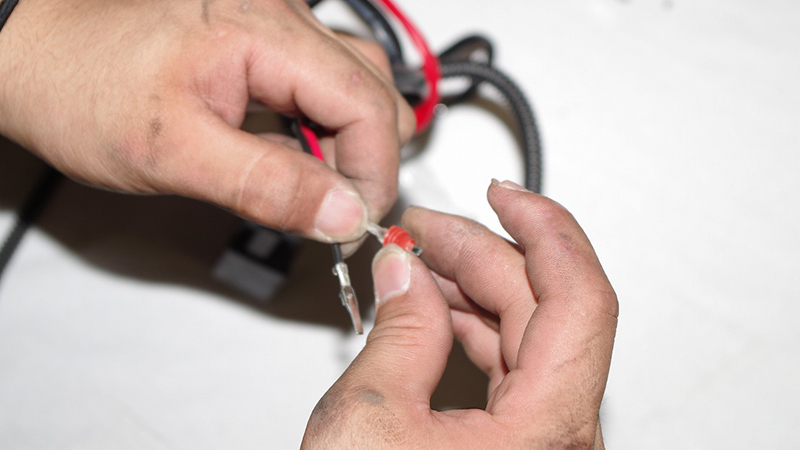

まずは、付属のゴムを平端子の両側に取付を行います

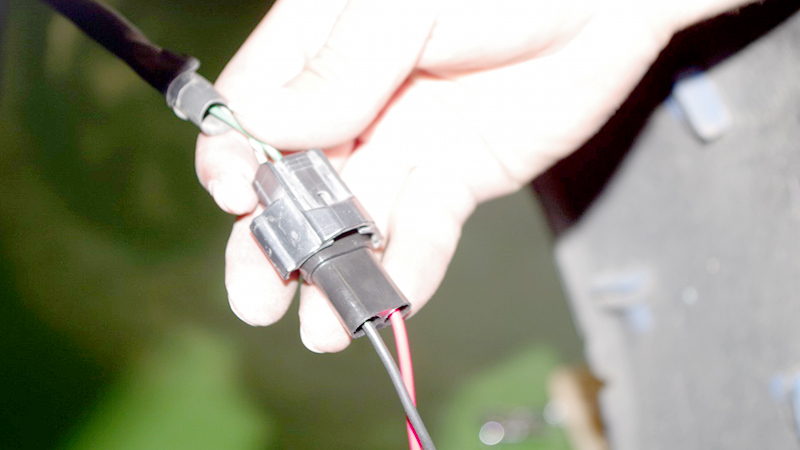

カプラーを取り付けると絵のような状態になります。

記で作成したカプラーを片方の車両側電源と接続いたします。
今回のWISHは、バッテリーが助手席側にあるため助手席側からの車両電源を取りました。

反対側（運転席側）の車両電源は使用しないので水等が侵入しないように防水処理を行います。

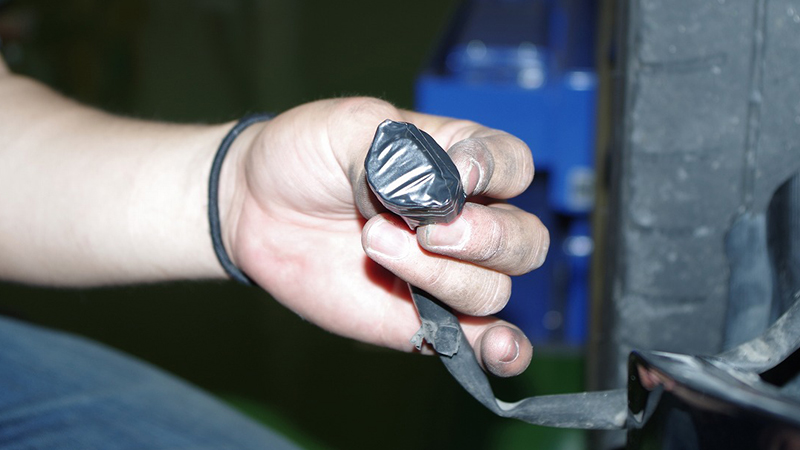

防水処理は、ビニールテープ等で水が入らないように頑丈に巻いておきます。

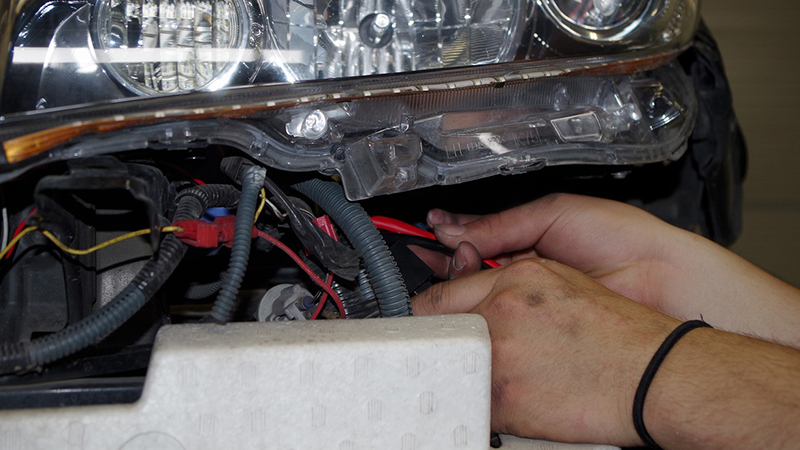

次に、強化リレーを接続します。今回は、ヘッドライト裏を通してバッテリーまで接続いたします。

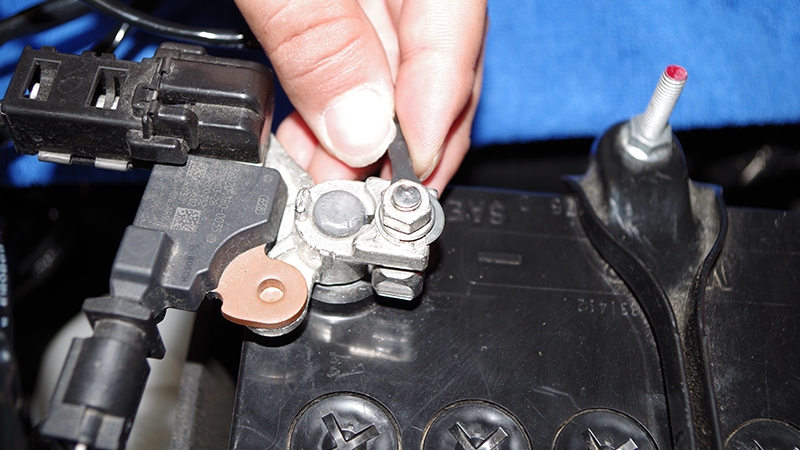

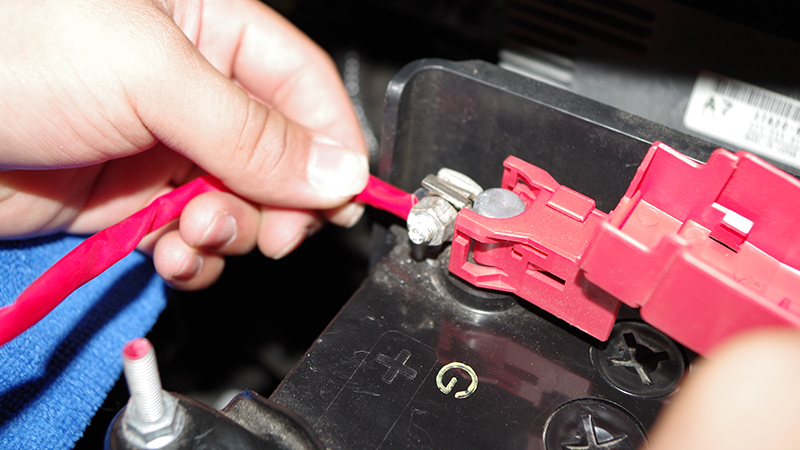

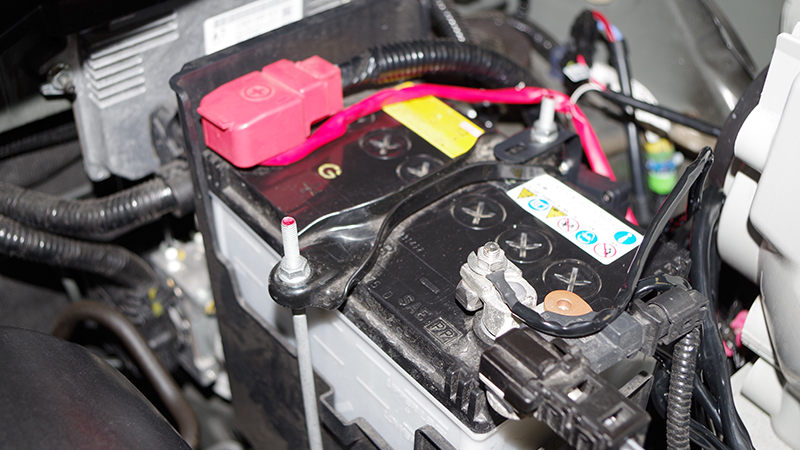

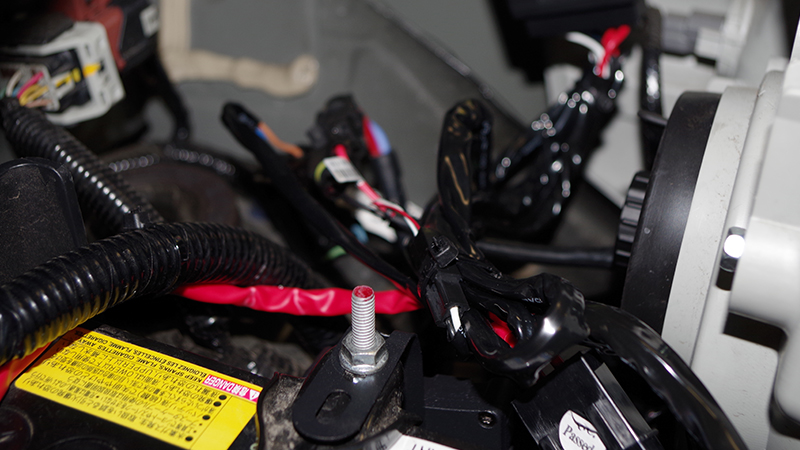

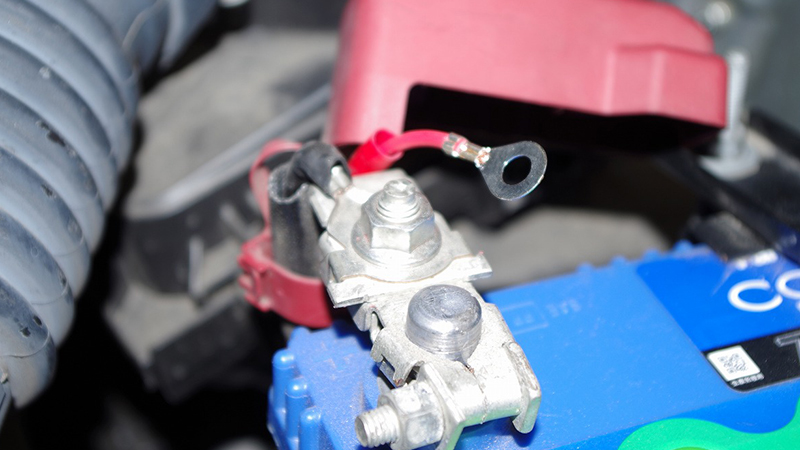

赤のプラス配線をヘッドライト裏から引張、バッテリーのプラスのネジを外し取り付けていきます。

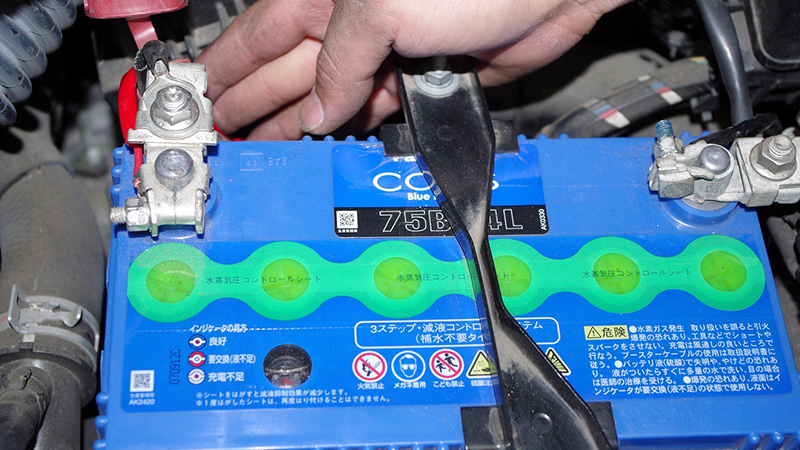

絵の用に、バッテリーのキャップがかぶるようにキレイに配線を整えながら取付を行います。強化リレーから伸びているもう一本の黒色の配線は、適当な所でボディーアースを取ります。今回はヘッドライト下でアースを取りました。

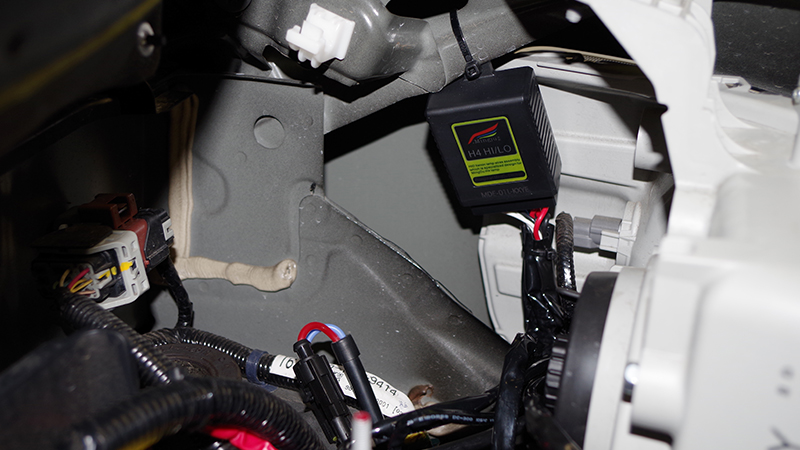

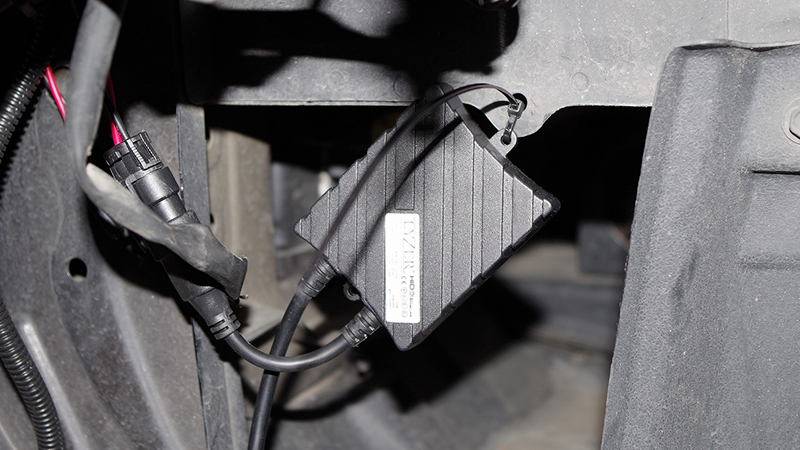

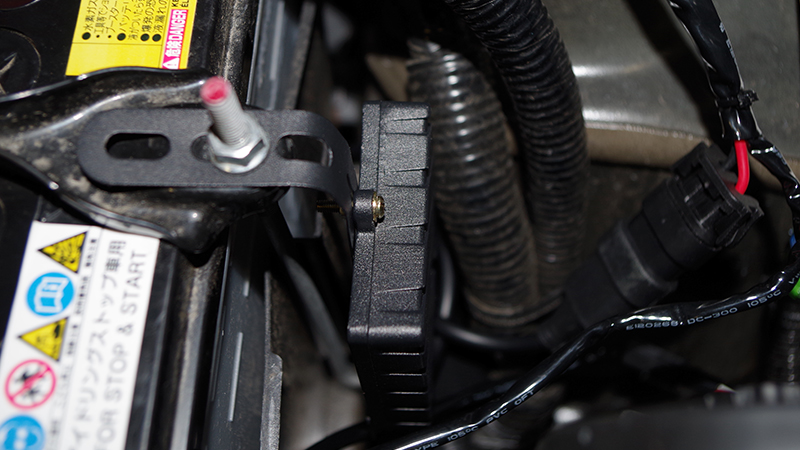

次にバラストの固定位置を決めます。WISHの場合取付位置が少ないため、ヘッドライト下にタイラップにて固定しました。

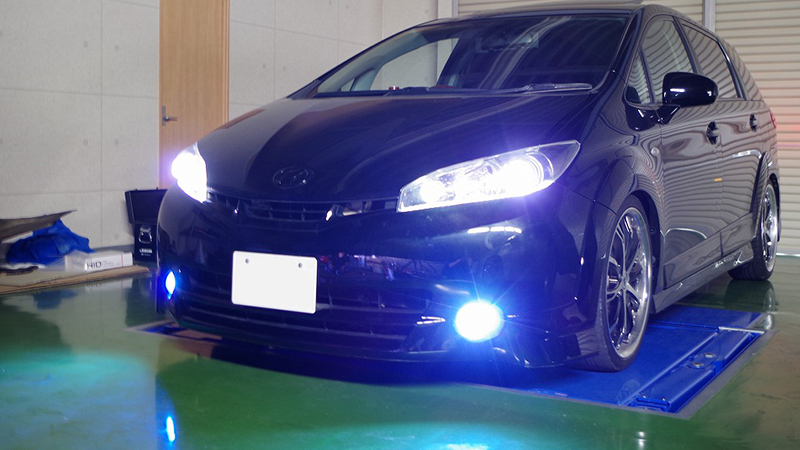

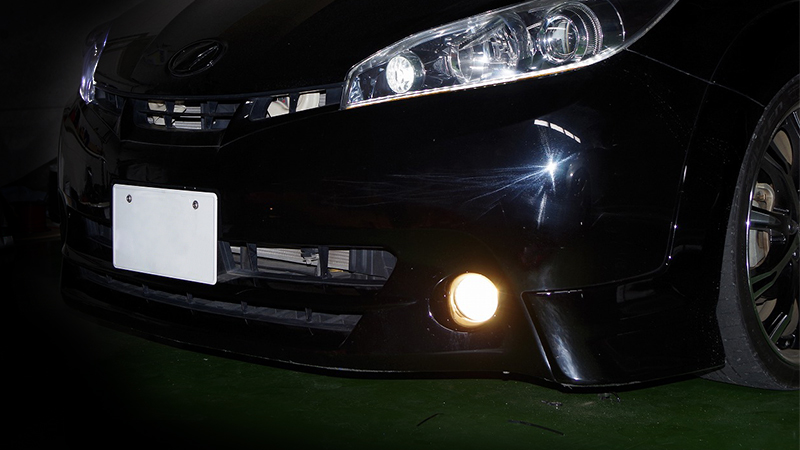

全て取付が完了したら、バンパーを戻す前にかならず点灯チェックをして下さい。

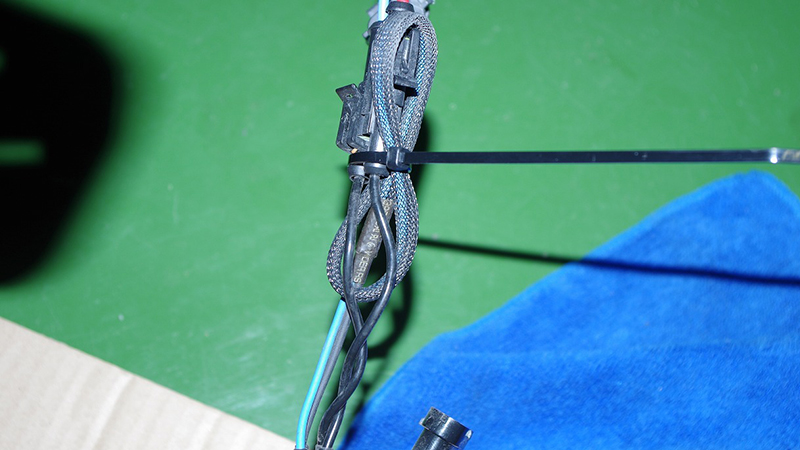

点灯チェックが終わったら、余った配線を束ねて付属のタイラップで固定をして、邪魔にならないところに収納してください。

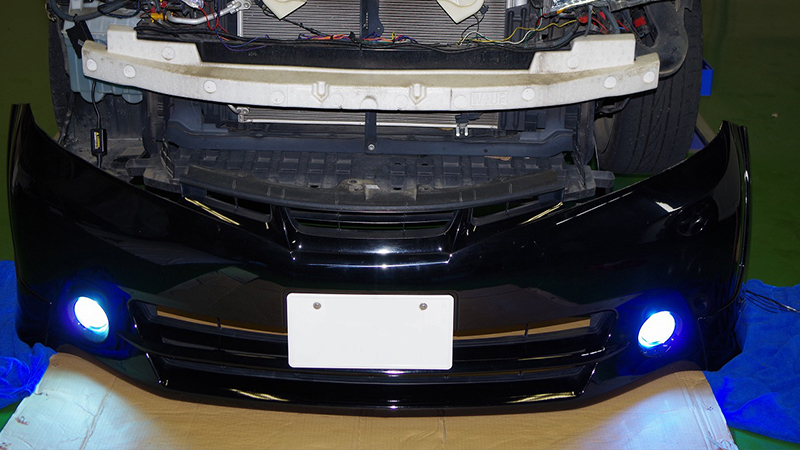

上記項目が全て終わったら、バンパーを戻して作業は終了です。
